Tổng quan
Máy biến áp lực và kháng điện là những thiết bị trọng yếu nhất trong hệ thống điện, thiết bị hoạt động liên tục hàng chục năm, chịu tải lớn và quyết định trực tiếp đến sự ổn định của lưới điện quốc gia.CESI cung cấp giải pháp máy biến áp lực và kháng điện toàn diện ở mọi cấp điện áp, bao gồm tư vấn lựa chọn thiết bị, cung cấp, lắp đặt hoàn thiện và đưa vào sự dụng sản phẩm từ các thương hiệu hàng đầu thế giới, đảm bảo chất lượng, đáp ứng tiêu chuẩn IEC, tuân thủ các quy định và tối ưu chi phí cho chủ đầu tư.
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

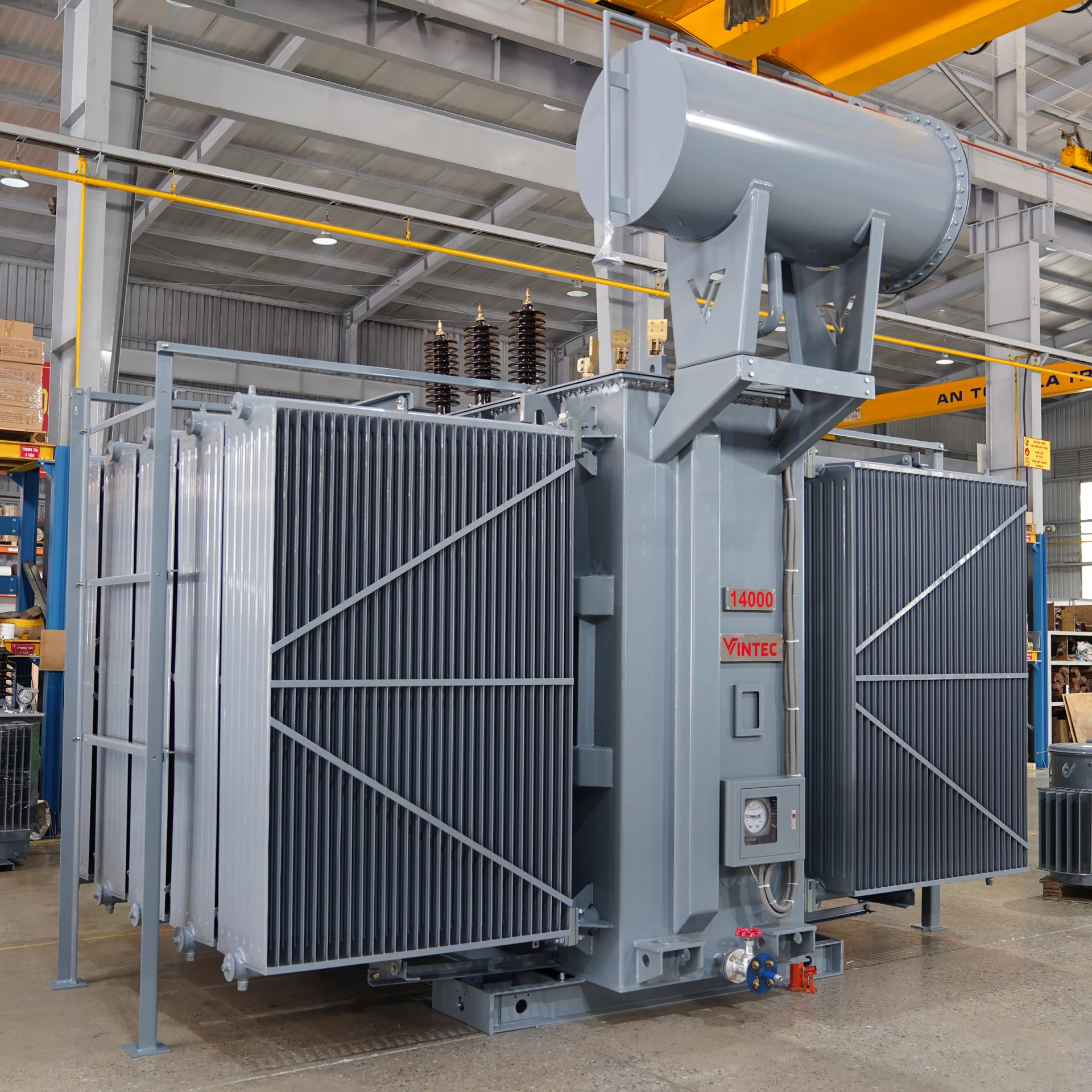

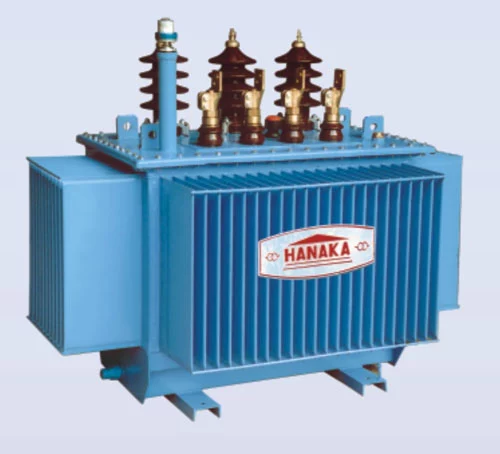

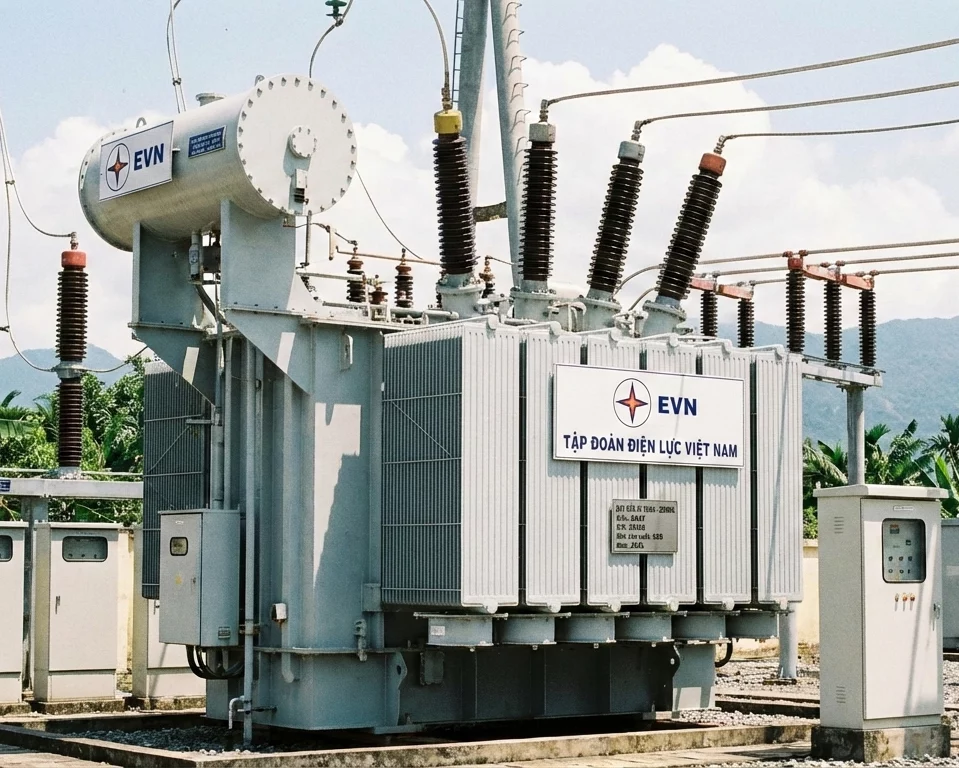

Máy Biến Áp Lực
MÁY BIẾN ÁP LỰC
Giá: Liên hệ
Vai trò trong hệ thống điện
Máy biến áp lực được coi là trái tim của một trạm biến áp, dùng để biến đổi cấp điện áp phù hợp với yêu cầu truyền tải và phân phối điện năng. Hai nhiệm vụ chính:
- Nâng điện áp tại nhà máy điện hoặc các trạm trung gian để giảm tổn thất khi truyền tải điện năng đi xa.
- Hạ điện áp tại các trạm biến áp để cung cấp cho hệ thống phân phối và phụ tải.
Dải sản phẩm CESI cung cấp
CESI cung cấp máy biến áp lực ở mọi cấp điện áp từ các thương hiệu ABB, Siemens, Toshiba, EEMC, TBEA, TAKAI, …:
- Máy biến áp dầu, khô 22(35)/0,4kV – công suất đến 3kVA
- Máy biến áp 110/22/35kV – công suất đến 63 MVA
- Máy biến áp 220/110/22(35)kV – công suất đến 250 MVA
- Máy biến áp 500/220kV – công suất đến 900 MVA
Thiết bị được lựa chọn với vật liệu dẫn từ bằng thép từ tính chất lượng cao, dây đồng nguyên chất, dầu cách điện đạt chuẩn, thiết kế đảm bảo khả năng tản nhiệt và chống chịu thời tiết nhiệt đới, có thể làm việc an toàn, tin cậy hàng chục năm, mang lại giá trị rất lớn cho các chủ đầu tư.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Kiểu máy | 2 cuộn dây, 3 cuộn dây, tự ngẫu / 1 pha hoặc 3 pha, khô hoặc ngâm dầu |
| Tiêu chuẩn áp dụng | IEC 60076 hoặc theo yêu cầu |
| Điện áp định mức | 0,4 kV ~ 550 kV |
| Công suất | 1 kVA ~ 900 MVA |
| Tổ đấu dây | Theo yêu cầu |
| Tần số định mức | 50Hz |
| Kiểu làm mát | ONAN, OFAF, ONAF |
| Cuộn dây | Đồng nguyên chất |
| Lõi từ | Thép lá từ tính |
| Bộ điều áp dưới tải (OLTC) | IEC 60214 |
| Dầu cách điện | Dầu khoáng theo tiêu chuẩn IEC 60296 |
| Xứ xuyên, biến dòng và các rơ le bảo vê | Theo yêu cầu |
| Tổn hao không tải, tổn hao có tải | Theo yêu cầu |
| Điện kháng ngắn mạch | Theo yêu cầu |
| Giới hạn tăng nhiệt độ | Theo yêu cầu |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

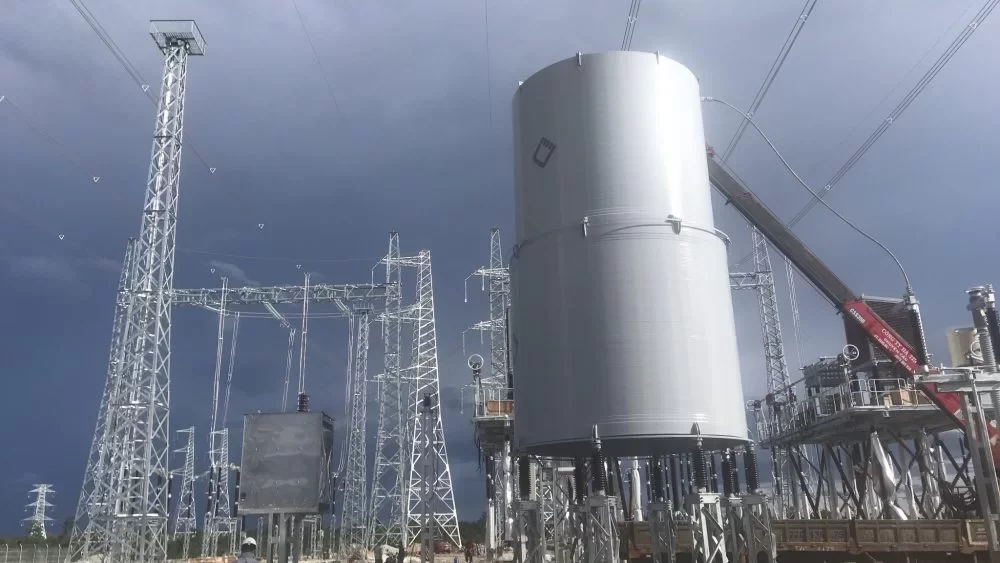

Kháng Trung Tính
KHÁNG TRUNG TÍNH
Giá: Liên hệ
Vai trò trong hệ thống điện

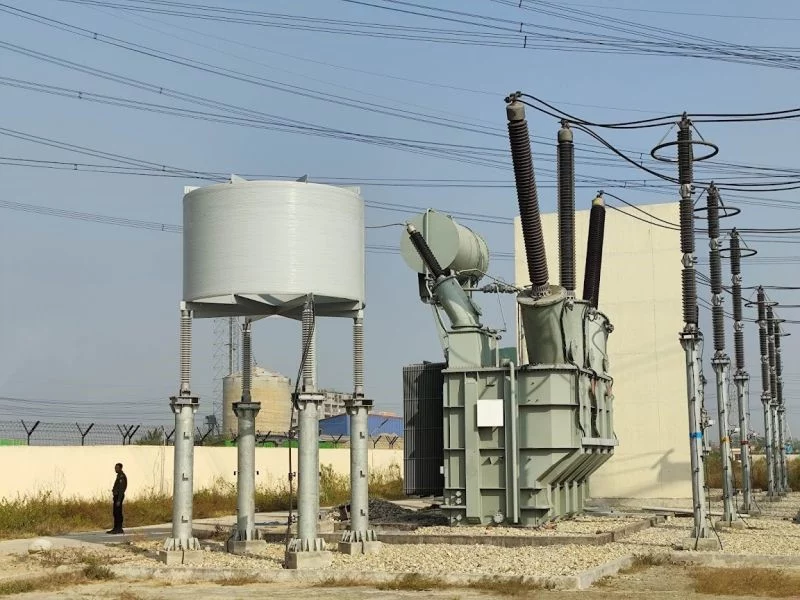

Đối với các hệ thống lưới điện nối đất, khi xảy ra sự cố ngắn mạch chạm đất sẽ sinh ra một dòng điện sự cố rất lớn chạy qua trung tính của các thiết bị có trung tính nối đất như máy phát, máy biến áp, kháng điện bù ngang, … gây mất an toàn cho thiết bị và hệ thống.
Kháng trung tính là một giải pháp hợp lý để giải quyết vấn đề này. Kháng trung tính được lựa chọn với hằng số điện cảm L phù hợp tại mỗi vị trí lắp đặt và thông số lưới. Ở chế độ vận hành bình thường, dòng qua kháng trung tính xấp xỉ bằng 0 nhưng nếu xảy ra sự cố, do hiện tượng tự cảm, kháng trung tính sẽ tạo ra một từ trường ngược chiều và triệt tiêu phần lớn sức mạch của dòng sự cố, giúp bảo vệ an toàn cho thiết bị chính và hệ thống.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp kháng trung tính ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Trench, TMC, CG Power, …
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Kiểu máy | 1 pha, khô hoặc ngâm dầu |
| Tiêu chuẩn | IEC 60076 |
| Điện áp định mức | 123kV, 245kV, 550kV |
| Tần số | 50Hz |
| Giá trị cảm kháng | Theo tính toán (mili Henry) |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

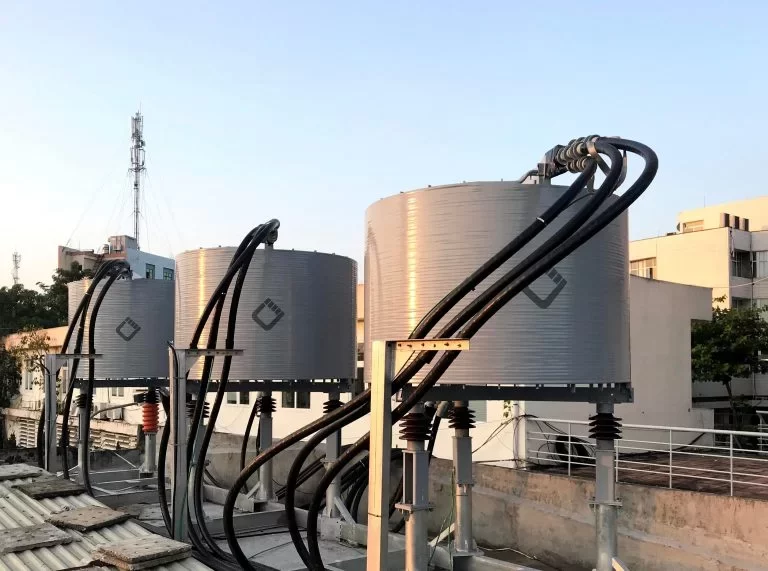

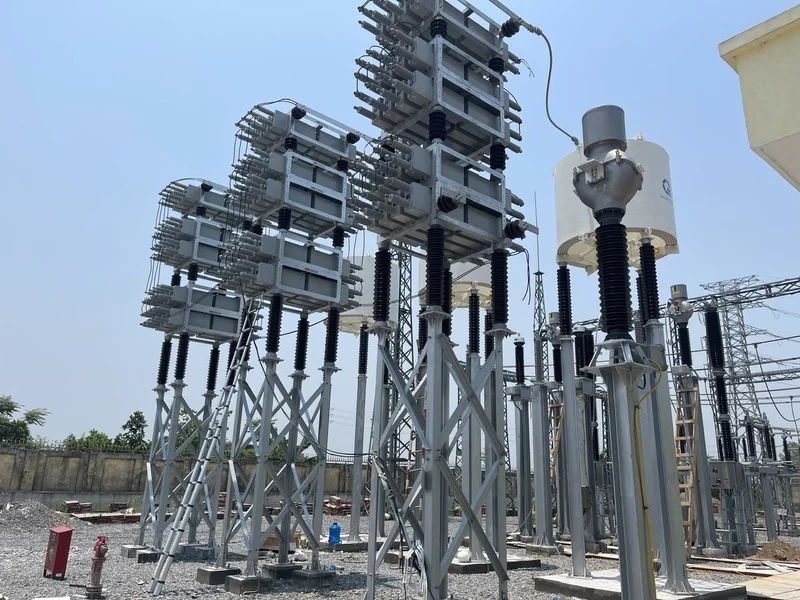

Kháng Hạn Dòng
KHÁNG HẠN DÒNG
Giá: Liên hệ
Vai trò trong hệ thống điện

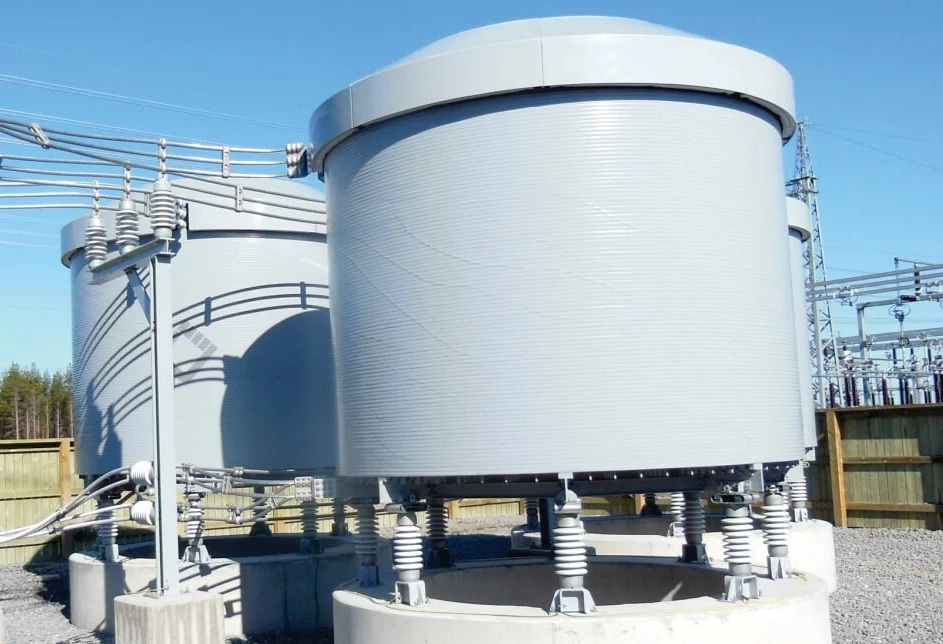

Cùng với sự mở rộng không ngừng của hệ thống điện, dòng điện sự cố cũng ngày càng lớn. Ở một số vị trí then chốt trên hệ thống, chủ yếu tai các ngăn máy cắt nối giữa các thanh cái, là nơi tập hợp của rất nhiều nguồn và tải, khi xảy ra sự cố ngắn mạch thì các điểm này cũng có dòng điện chạy qua rất lớn, gây nguy hiểm đến thiết bị và hệ thống cả ở khía cạnh ổn định nhiệt lẫn ổn định động.
Hoạt động dựa trên hiện tượng tự cảm, kháng hạn dòng sinh ra từ trường ngược triều làm suy yếu các dòng ngắn mạch chạy qua nó. Kháng hạn dòng thường được cấp mỗi bộ gồm ba thiết bị cho ba pha, nối tiếp với các thiết bị và hệ thống cần được nó bảo vệ.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp kháng hạng dòng ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Trench, TMC, CG Power, …
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Kiểu máy | 1 pha, khô hoặc ngâm dầu |
| Tiêu chuẩn | IEC 60076 |
| Điện áp định mức | 123kV, 245kV, 550kV |
| Tần số | 50Hz |
| Tổng trở / Cảm kháng | Theo tính toán |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

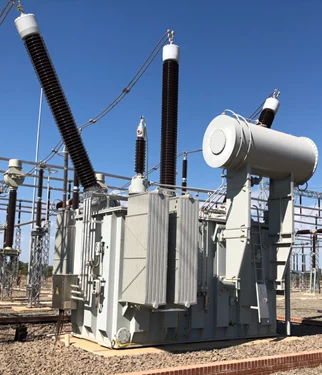

Kháng Bù Ngang
KHÁNG BÙ NGANG
KHÁNG BÙ NGANG
Giá: Liên hệ
Vai trò trong hệ thống điện

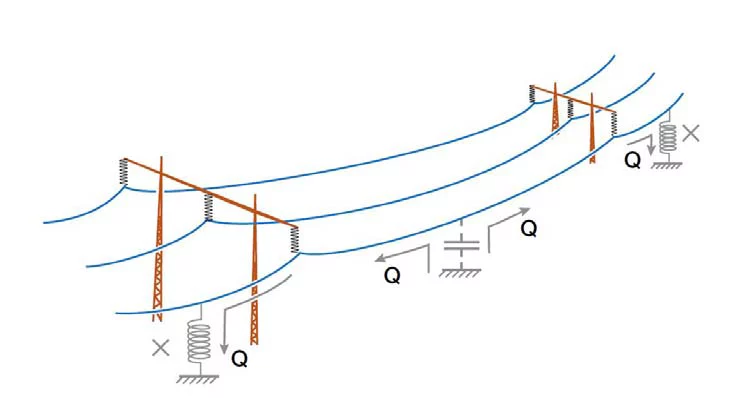

Đối với các hệ thống điện chạy dọc theo chiều dài lãnh thổ như Việt Nam hoặc một số nước có diện tích lớn, đường dây dài như một tụ điện tự nhiên sinh ra lượng công suất phản kháng rất lớn có thể gây ra quá điện áp tại các điểm đầu và cuối của các đường dây truyền tải. Cấp điện áp càng lớn thì hiện tượng này càng xảy ra càng rõ hơn. Lượng công suất phản kháng dư trên đường dây truyền tải 500kV có thể lên đến hàng chục thậm chí hàng trăm Mvar, hệ quả là điện áp dâng cao vượt ngưỡng chịu đựng của các thiết bị trên lưới, gây nguy cơ phóng điện và hư hỏng diện rộng.
Kháng bù ngang được thiết kế lắp đặt song song với hệ thống điện nhằm tiêu thụ lượng công suất phản kháng dư thừa do đường dây dài gây ra, giúp đưa điện áp của hệ thống về ngưỡng an toàn cho vận hành.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp kháng bù ngang ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Siemens, Toshiba, EEMC, TBEA, …
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Kiểu máy | 1 pha/ 3 pha, ngâm dầu |
| Tiêu chuẩn | IEC 60076 |
| Điện áp định mức | 245kV, 550kV |
| Dung lượng | 50 MVAr ~ 200 MVAr |
| Kiểu làm mát | ONAN, OFAF, ONAF |
| Cuộn dây | Đồng |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

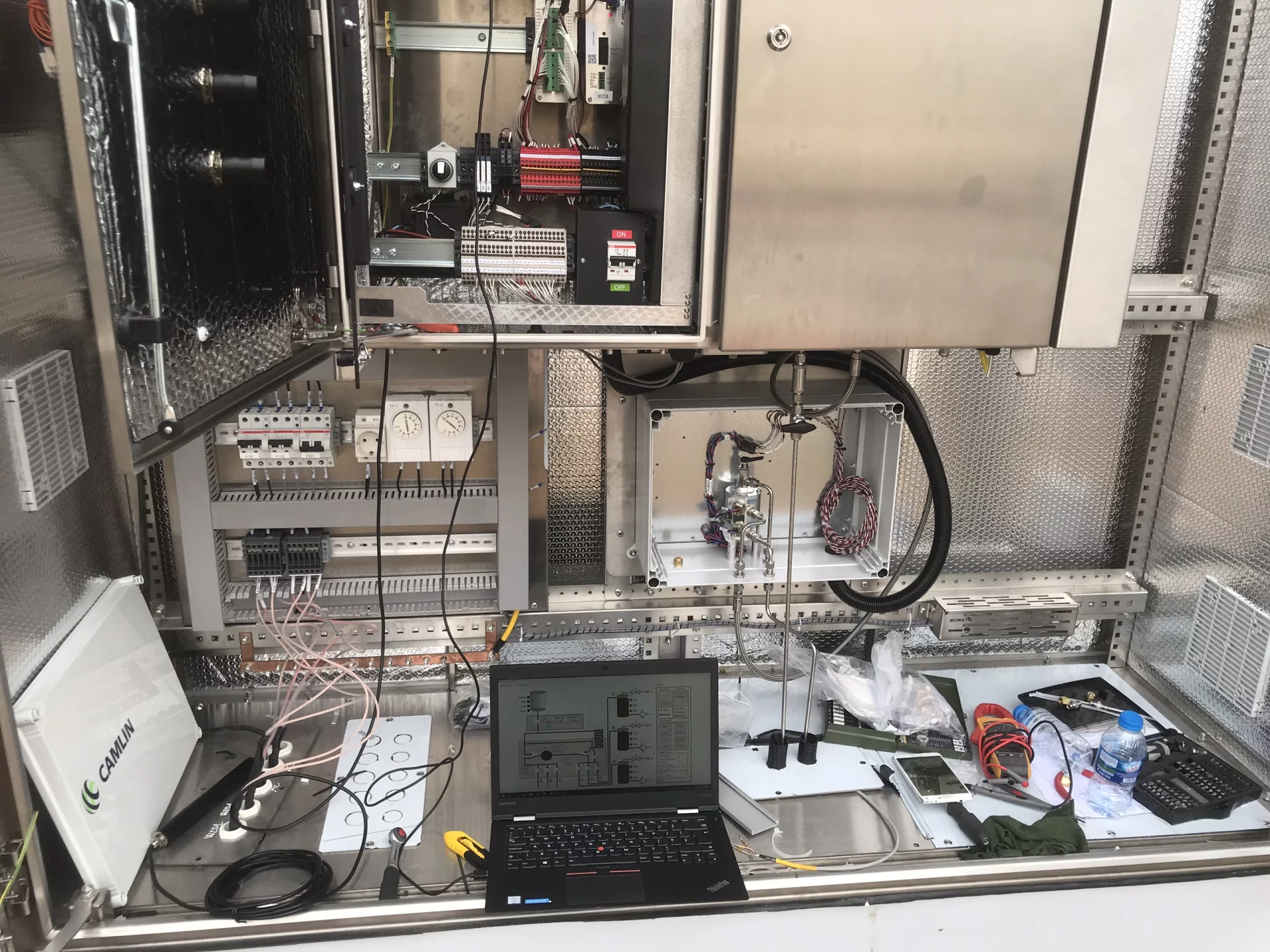

Hệ thống Giám Sát Dầu Online (DGA)
HỆ THỐNG GIÁM SÁT DẦU ONLINE (DGA)
Giá: Liên hệ
Vai trò trong hệ thống điện
Dầu cách điện trong máy biến áp và kháng điện có cấu tạo từ gốc Hydrocarbon. Trong quá trình làm việc, dưới tác động của nhiệt độ và áp suất, dầu cách điện có thể bị phân huỷ một cách từ từ thành các khí hoà tan như H2, CH4, C2H2, C2H4, C2H6. Bên cạnh đó, một số khí khác sinh ra do lão hoá giấy cách điện hoặc xâm nhập không khí bên ngoài gồm có O2, N2, CO, CO2. Các khí hoà tan trong dầu thường gây ra các phóng điện cục bộ bên trong thùng máy, lâu dần làm suy giảm khả năng cách điện của dầu. Nếu không được phát hiện kịp thời, lượng khí hoà tan tăng cao có thể dẫn đến các sự cố phóng điện giữa các cuộn dây thậm chí gây ngắn mạch và cháy nổ máy biến áp và kháng điện.

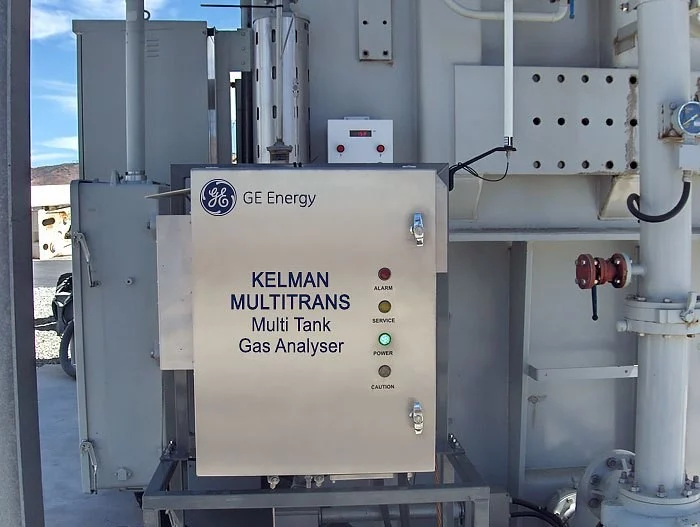

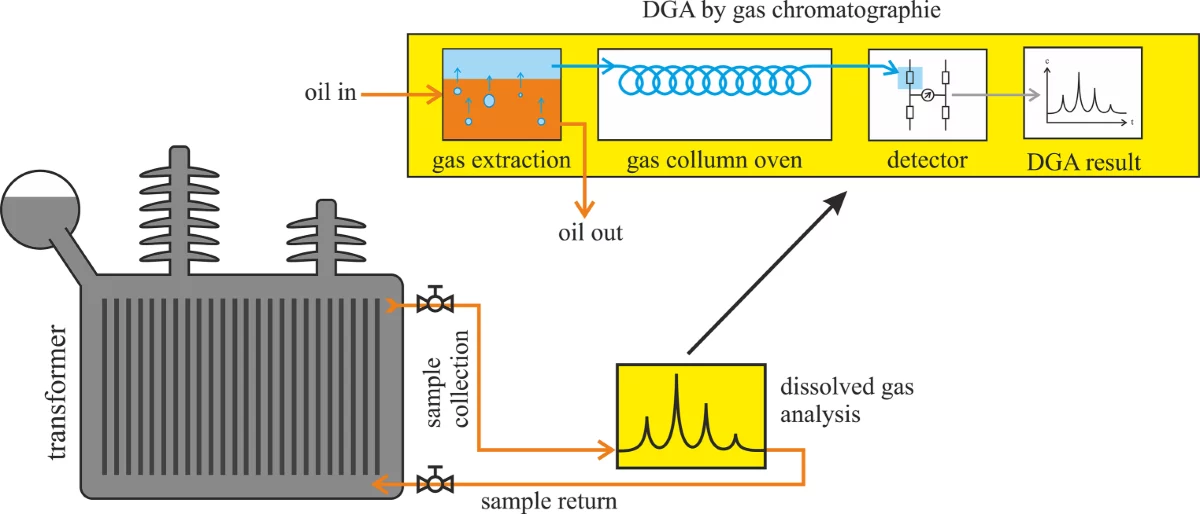

Thiết bị giám sát dầu online hay gọi cách khác là thiết bị phân tích khí hoà tan (Dissolved gas analysis – DGA) tận dụng nguyên lý tuần hoàn của dầu cách điện trong máy biến áp và kháng điện, lấy mẫu dầu phân tích liên tục theo thời gian thực để phát hiện thành phần và hàm lượng các khí hoà tan ở mức phần triệu (ppm) so với số lượng phân tử hoặc so với thể tích dầu.
Dải sản phẩm Cesi cung cấp
Thiết bị DGA không chỉ được ứng dụng trong ngành điện mà còn được sử dụng rất nhiều trong các lĩnh vực hoá dầu, y tế, … Chúng tôi cung cấp sản phẩm từ rất nhiều hãng sản xuất thiết bị DGA như: GE, Camlin, Qualitrol, MR, Hanbit …
Các thiết bị DGA hiện nay được tích hợp các cổng truyền thông giúp khách hàng có thể dễ dàng kết nối đến máy tính giám sát đặt tại các trạm biến áp cũng như tại các trung tâm điều khiển xa nhằm cung cấp các thông tin về hàm lượng các khí hoà tan, biểu đồ xu hướng và đưa ra các cảnh báo sớm cho người vận hành để có những hành động kịp thời ngăn chặn sự cố có thể xảy ra với máy biến áp và kháng ngâm dầu.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn | IEC 60599 hoặc theo yêu cầu |
| Phương pháp phân tích | Duval Triangle, Duval Pentagon, Roger Ratio, Keygas, Doernenburg |
| Các khí giám sát | H₂, CO, CO₂, CH₄, C₂H₂, C₂H₆, C₂H₄, H₂O |
| Công nghệ áp dụng | PAS, GC, FTIR, Transmission NDIR, PAS NIDR, NIR, IR, Semiconductor,… |
| Cổng truyền thông | Modbus RTU, Modbus TCP/IP, IEC 61850 |
| Lắp đặt | Treo trên máy hoặc đặt trên móng |
