Tổng quan
Hệ thống giám sát diện rộng trên hệ thống điện (WAMS) là giải pháp quan trọng giúp theo dõi và điều khiển lưới điện theo thời gian thực. Hệ thống sử dụng các thiết bị đo pha đồng bộ (PMU) để thu thập dữ liệu về điện áp, dòng điện và góc pha tại nhiều điểm khác nhau trên lưới. Thông tin được truyền về trung tâm điều khiển để phân tích và phát hiện sớm các sự cố như dao động công suất hoặc mất ổn định. Nhờ đó, WAMS góp phần nâng cao độ tin cậy, an toàn vận hành và tối ưu hóa hiệu quả của hệ thống điện hiện đại.
Bên cạnh đó, các hệ thống và thiết bị ghi sự cố (FR), định vị sự cố bằng sóng truyền (TWFL), thiết bị giám sát chất lượng điện năng (PQ) cũng là các thiết bị quan trọng giúp cho người vận hành lưới điện kiểm soát được tình trạng đang vận hành của hệ thống.
Cesi cung cấp giải pháp tổng thể từ tư vấn, thiết kế lựa chọn thiết bị đến lắp đặt hoàn chỉnh đưa vào vận hành hệ thống giám sát diện rộng với chât lượng tốt nhất và giá thành hợp lý đến khách hàng
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
PHẦN MỀM WAMS
Giá bán: Liên hệ
Vai trò trong hệ thống điện

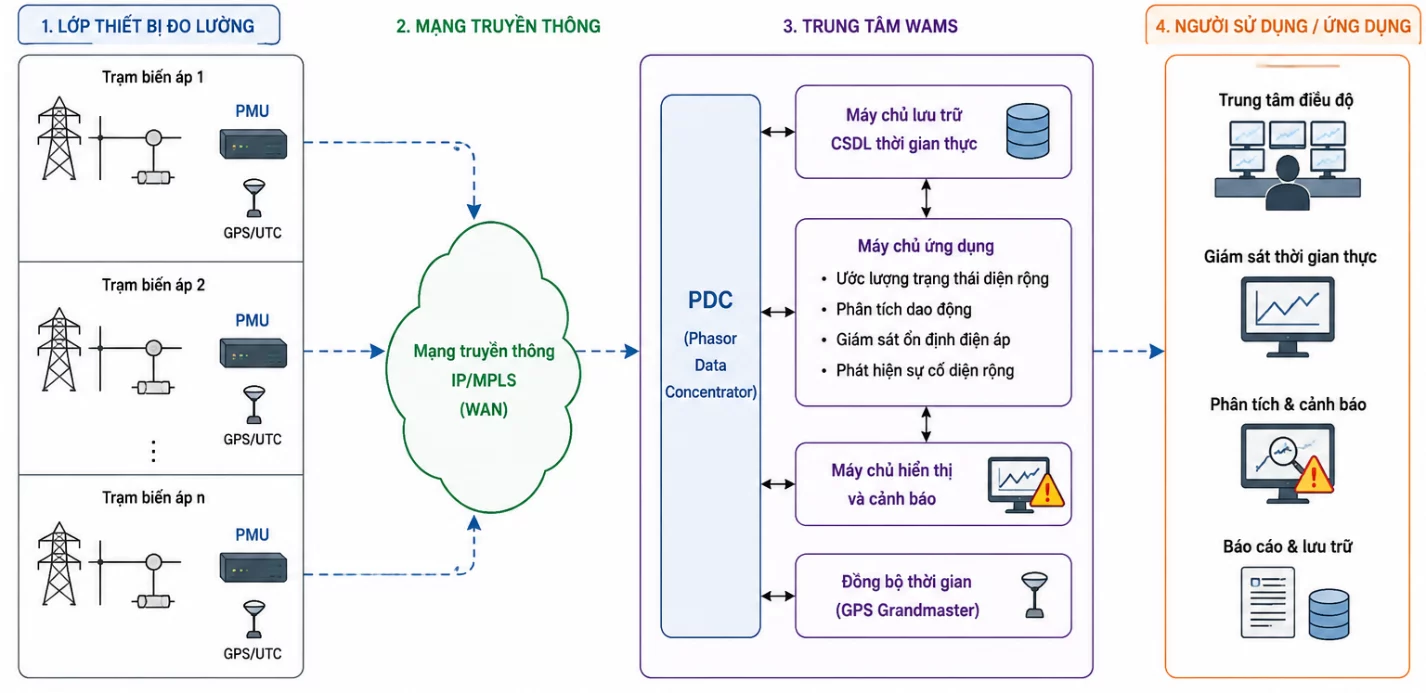

Phần mềm hệ thống giám sát diện rộng (Wide Area Monitoring System – WAMS) đóng vai trò quan trọng trong việc nâng cao độ tin cậy, an toàn và hiệu quả vận hành của hệ thống điện hiện đại. Khác với hệ thống SCADA/EMS truyền thống chỉ thu thập dữ liệu với chu kỳ vài giây, WAMS sử dụng các thiết bị đo pha đồng bộ (Phasor Measurement Unit – PMU) để thu thập các thông số điện áp, dòng điện, tần số và góc pha với tốc độ cao từ 25 đến 100 mẫu mỗi giây. Tất cả dữ liệu được đồng bộ thời gian chính xác bằng tín hiệu GPS và truyền về trung tâm xử lý dữ liệu pha (Phasor Data Concentrator – PDC).
Nguyên lý làm việc

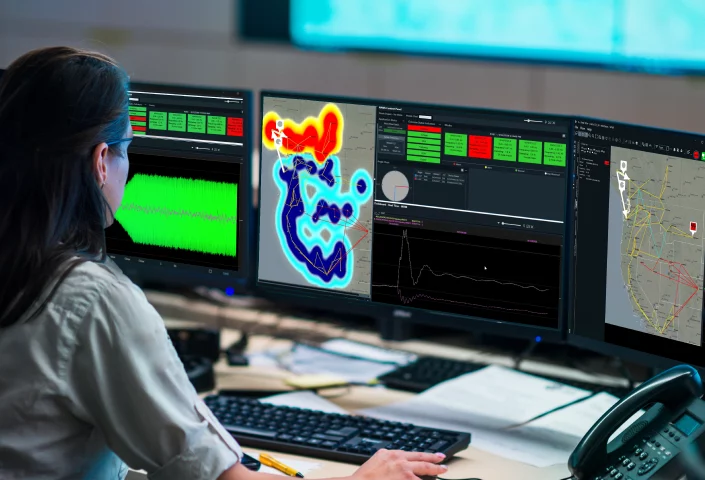

Tại trung tâm WAMS, phần mềm thực hiện việc thu thập, lưu trữ, đồng bộ và phân tích dữ liệu thời gian thực từ nhiều PMU phân bố trên toàn hệ thống điện. Thông qua các thuật toán phân tích tiên tiến, phần mềm có khả năng giám sát dao động công suất liên vùng, đánh giá ổn định điện áp, ổn định góc rotor, phát hiện sớm các hiện tượng mất đồng bộ, quá tải hoặc nguy cơ sụp đổ hệ thống. Các kết quả phân tích được hiển thị trực quan dưới dạng biểu đồ, bản đồ lưới điện và cảnh báo thời gian thực nhằm hỗ trợ điều độ viên đưa ra quyết định vận hành kịp thời.
Một ví dụ điển hình là sự cố mất điện diện rộng tại Bắc Mỹ năm 2003, sau đó nhiều đơn vị vận hành lưới điện đã đẩy mạnh triển khai WAMS nhằm giám sát dao động liên vùng và nâng cao khả năng cảnh báo sớm. Hiện nay, WAMS đã được áp dụng rộng rãi tại Hoa Kỳ, châu Âu, Trung Quốc và Ấn Độ cho các hệ thống điện siêu cao áp và liên kết khu vực.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp giải pháp WAMS từ các hãng uy tín trên thế giới bao gồm ABB (Hitachi Energy) với nền tảng Lumada APM/WAMS, Siemens Energy với Spectrum Power WAMS, GE Vernova với GridOS và e-terraphasorPoint, Schneider Electric, SEL (Schweitzer Engineering Laboratories) với hệ sinh thái Synchrowave, NR Electric, Huawei và State Grid Electric Power Research Institute (SGEPRI) của Trung Quốc, …
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
THIẾT BỊ FR/PMU
Giá bán: Liên hệ
Vai trò trong hệ thống điện

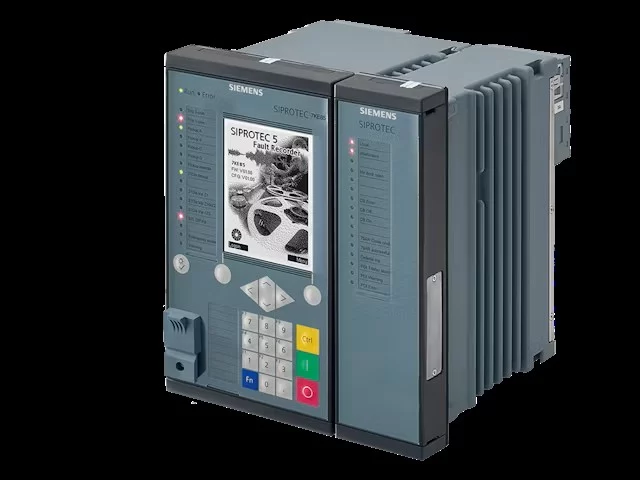

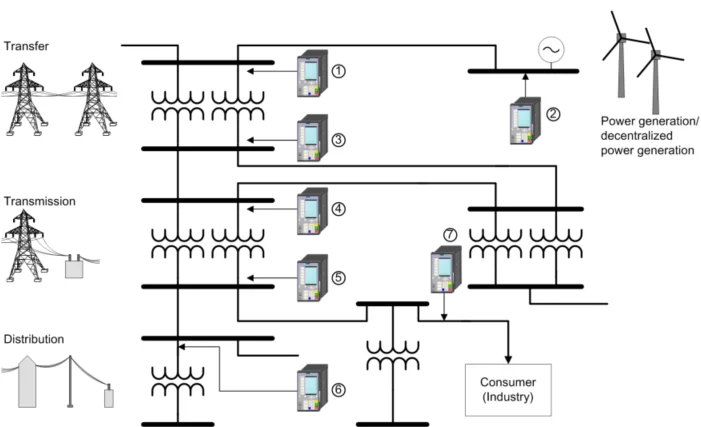

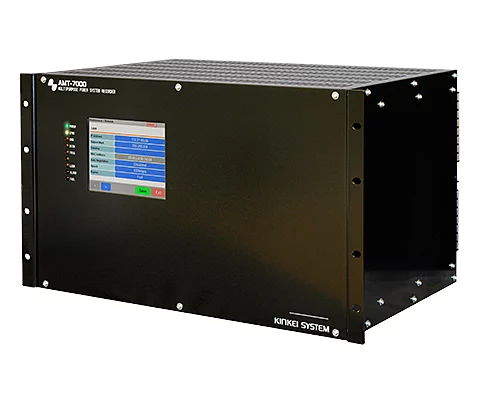

Thiết bị FR/PMU (Fault Recorder/Phasor Measurement Unit) là thành phần quan trọng trong hệ thống giám sát diện rộng WAMS (Wide Area Monitoring System), có nhiệm vụ ghi lại sự cố và đo lường các đại lượng điện đồng bộ theo thời gian thực trên lưới điện. Thiết bị được lắp đặt tại các trạm biến áp và nhà máy điện để thu thập tín hiệu điện áp, dòng điện từ các máy biến điện áp (VT/CVT) và máy biến dòng điện (CT). Nhờ được đồng bộ thời gian bằng tín hiệu GPS hoặc GNSS với độ chính xác đến micro giây, PMU có thể xác định đồng thời biên độ, góc pha, tần số và tốc độ biến thiên tần số (ROCOF) tại nhiều điểm khác nhau trên hệ thống điện.
Nguyên lý làm việc
Nguyên lý hoạt động của PMU dựa trên việc lấy mẫu tín hiệu điện với tần suất cao, sau đó sử dụng các thuật toán xử lý tín hiệu số để tính toán các vectơ pha đồng bộ (synchrophasor). Dữ liệu được đóng dấu thời gian chính xác và truyền về bộ tập trung dữ liệu pha (PDC) hoặc trung tâm WAMS để phân tích. Trong khi đó, chức năng Fault Recorder (FR) cho phép ghi lại dạng sóng điện áp, dòng điện và các tín hiệu trạng thái trước, trong và sau khi xảy ra sự cố, phục vụ công tác phân tích nguyên nhân, đánh giá hoạt động của hệ thống bảo vệ và tối ưu hóa vận hành lưới điện.
Thông qua dữ liệu từ FR/PMU, các đơn vị điều độ có thể giám sát dao động công suất liên vùng, phát hiện sớm nguy cơ mất ổn định, đánh giá chất lượng điện năng và hỗ trợ khôi phục hệ thống sau sự cố. Đây là một trong những công nghệ nền tảng của lưới điện thông minh và các hệ thống truyền tải điện hiện đại.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp hệ thống FR/PMU từ các hãng uy tín trên thế giới bao gồm Schweitzer Engineering Laboratories (SEL) với các dòng SEL-421, SEL-451 và SEL-487E; Hitachi Energy (ABB) với các giải pháp PMU thuộc hệ sinh thái Relion; Siemens Energy với dòng SIPROTEC 5 tích hợp chức năng PMU; GE Vernova với các thiết bị Multilin; NR Electric; Huawei; và Arbiter Systems.
Bảng thông số kỹ thuật chính
Kiểu thiết bị | Kỹ thuật số |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | Fault Recorder, Transient Recording, Disturbance Recording, Continuous Recording, PMU, SoE, … |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
THIẾT BỊ ĐỊNH VỊ SỰ CỐ
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Thiết bị định vị sự cố bằng sóng truyền (Travelling Wave Fault Locator – TWFL) là một công nghệ tiên tiến được sử dụng trên các đường dây truyền tải điện nhằm xác định chính xác vị trí xảy ra sự cố như ngắn mạch, chạm đất hoặc đứt dây dẫn. So với các phương pháp định vị truyền thống dựa trên tổng trở (Impedance-based Fault Locator), công nghệ TWFL cho độ chính xác cao hơn nhiều, đặc biệt đối với các tuyến đường dây siêu cao áp có chiều dài lớn hoặc có cấu trúc phức tạp.
Nguyên lý làm việc

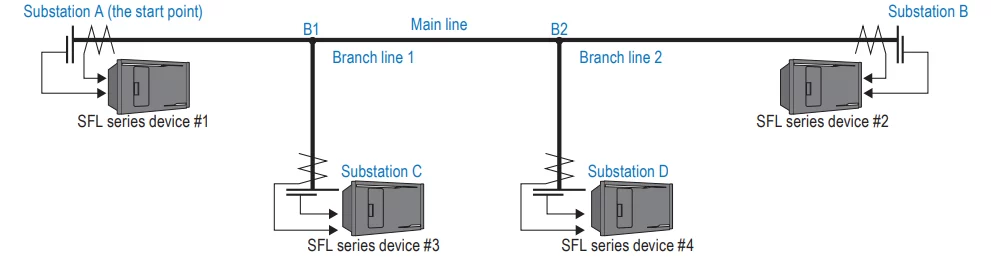

Nguyên lý hoạt động của TWFL dựa trên hiện tượng phát sinh sóng điện từ tần số cao lan truyền dọc theo đường dây ngay khi xảy ra sự cố. Khi điểm sự cố xuất hiện, năng lượng điện từ sẽ tạo ra các sóng truyền lan theo cả hai hướng với tốc độ gần bằng tốc độ ánh sáng. Thiết bị TWFL sử dụng bộ lấy mẫu tốc độ cao và hệ thống đồng bộ thời gian GPS/GNSS có độ chính xác micro giây để ghi nhận chính xác thời điểm sóng tới tại các đầu đường dây. Từ chênh lệch thời gian thu nhận sóng tại hai đầu tuyến hoặc từ các sóng phản xạ quay về, hệ thống sẽ tính toán khoảng cách đến điểm sự cố với sai số thường chỉ từ vài chục mét đến vài trăm mét trên các đường dây dài hàng trăm kilômét.
Việc xác định nhanh và chính xác vị trí sự cố giúp đơn vị quản lý rút ngắn thời gian tuần tra, giảm thời gian mất điện, nâng cao độ tin cậy cung cấp điện và hỗ trợ phân tích nguyên nhân sự cố. Công nghệ TWFL hiện được sử dụng rộng rãi trên các hệ thống truyền tải điện 220 kV, 500 kV và các tuyến cáp ngầm cao áp.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp hệ thống FR/PMU từ các hãng uy tín trên thế giới bao gồm chweitzer Engineering Laboratories (SEL) với các dòng SEL-T400L và SEL-411L; Siemens Energy với họ SIPROTEC 5 tích hợp chức năng TWFL; Hitachi Energy (ABB) với dòng Relion và giải pháp Line Differential Protection; GE Vernova với nền tảng Multilin; Toshiba Energy Systems; NR Electric; và Protection, Automation and Control (PAC).
Bảng thông số kỹ thuật chính
Kiểu thiết bị | Kỹ thuật số |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | TWFL, … |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
THIẾT BỊ GIÁM SÁT CHẤT LƯỢNG ĐIỆN NĂNG
Giá bán: Liên hệ
Vai trò trong hệ thống điện

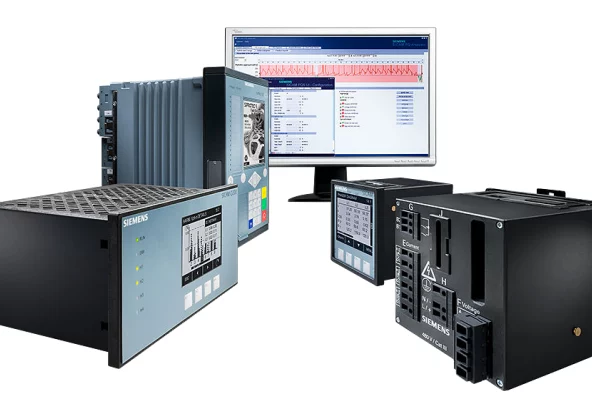

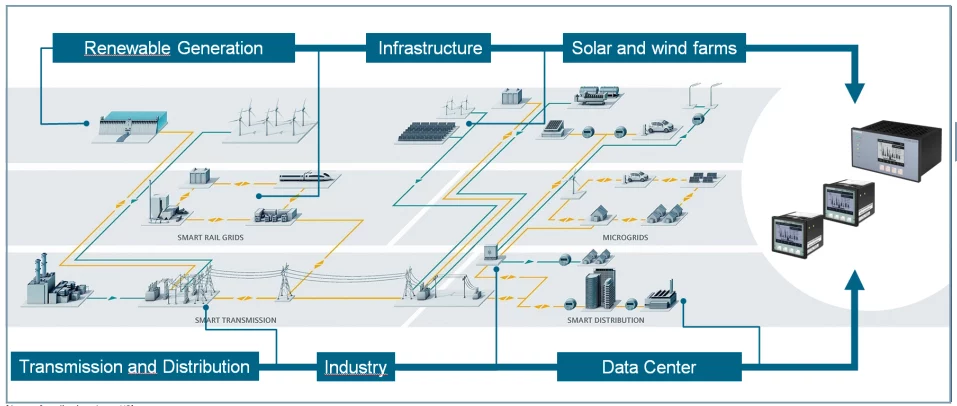

Thiết bị giám sát chất lượng điện năng (Power Quality Monitor – PQ Monitor hoặc PQ Analyzer) là một thành phần quan trọng trong hệ thống điện hiện đại, được sử dụng để theo dõi, ghi nhận và đánh giá các chỉ tiêu chất lượng điện năng tại các trạm biến áp, nhà máy điện và các phụ tải công nghiệp lớn. Vai trò chính của thiết bị là phát hiện các hiện tượng bất thường ảnh hưởng đến chất lượng cung cấp điện như sụt áp (Voltage Sag), tăng áp (Voltage Swell), mất điện ngắn hạn, dao động điện áp, méo dạng sóng hài (Harmonics), nhấp nháy điện áp (Flicker), mất cân bằng điện áp và sai lệch tần số. Các dữ liệu này giúp đơn vị vận hành đánh giá tình trạng lưới điện, xác định nguyên nhân sự cố, nâng cao độ tin cậy cung cấp điện và đảm bảo tuân thủ các tiêu chuẩn chất lượng điện năng như IEC 61000, IEEE 1159 và EN 50160.
Nguyên lý làm việc
Nguyên lý hoạt động của thiết bị PQ dựa trên việc thu thập liên tục tín hiệu điện áp và dòng điện từ các máy biến điện áp (VT/CVT) và máy biến dòng điện (CT). Các tín hiệu được số hóa bằng bộ chuyển đổi A/D có độ phân giải cao, sau đó được xử lý bằng các thuật toán phân tích tín hiệu số như biến đổi Fourier nhanh (FFT) để xác định các thành phần sóng hài, độ méo tổng THD, mất cân bằng pha và các sự kiện quá độ. Thiết bị đồng thời ghi lại dạng sóng trước, trong và sau khi xảy ra các sự kiện bất thường, cho phép phân tích chi tiết nguyên nhân và mức độ ảnh hưởng đến hệ thống điện.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp hệ thống giám sát chất lượng điện năng PQ từ các hãng uy tín trên thế giới bao gồm Schneider Electric với dòng ION9000 và PowerLogic, Siemens Energy với các thiết bị SICAM Q, Hitachi Energy (ABB) với PQube và EQmatic, GE Vernova với Multilin PQM, Janitza với dòng UMG, Fluke với các thiết bị phân tích điện năng chuyên dụng, cùng với các hãng Circutor, Elspec và Dranetz.
Bảng thông số kỹ thuật chính
Kiểu thiết bị | Kỹ thuật số |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | Frequency monitoring, Interruption of the power supply, Voltage monitoring, Fast voltage change, Transients monitoring, Noisse and Hamonic monitoring, … |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
