Tổng quan

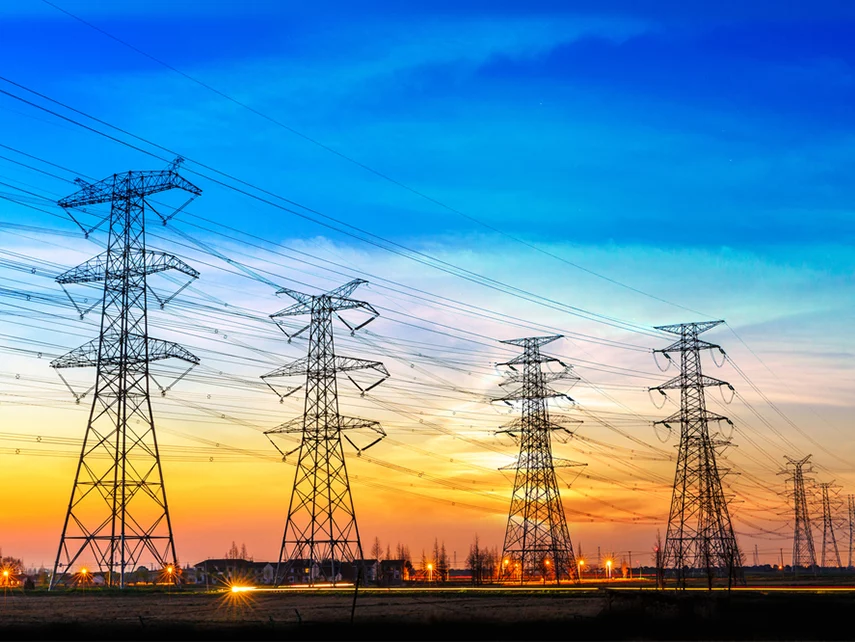

Hệ thống đường dây truyền tải và phân phối điện là phần hạ tầng quan trọng của hệ thống điện quốc gia, có nhiệm vụ đưa điện năng từ nhà máy điện đến các khu vực tiêu thụ. Trong đó, lưới truyền tải đảm nhận việc vận chuyển công suất lớn trên khoảng cách xa ở điện áp cao và siêu cao áp, còn lưới phân phối thực hiện cấp điện trực tiếp đến phụ tải công nghiệp, thương mại và dân dụng.
Tại Việt Nam, địa hình trải dài và phức tạp với nhiều vùng núi, đồi, rừng và ven biển khiến công tác xây dựng và vận hành đường dây truyền tải gặp nhiều thách thức. Ngoài ra, khí hậu nhiệt đới nóng ẩm, mưa bão và môi trường nhiễm mặn ven biển cũng ảnh hưởng lớn đến tuổi thọ và độ tin cậy của thiết bị.
Cesi cung cấp giải pháp tổng thể từ tư vấn, thiết kế lựa chọn các thiết bị, phụ đường dây truyền tải và phân phối, lắp đặt hoàn chỉnh đưa vào vận hành với chât lượng tốt nhất và giá thành hợp lý đến khách hàng
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
CHUỖI CÁCH ĐIỆN VÀ PHỤ KIỆN – SI
Giá bán: Liên hệ
Vai trò đối với hệ thống điện

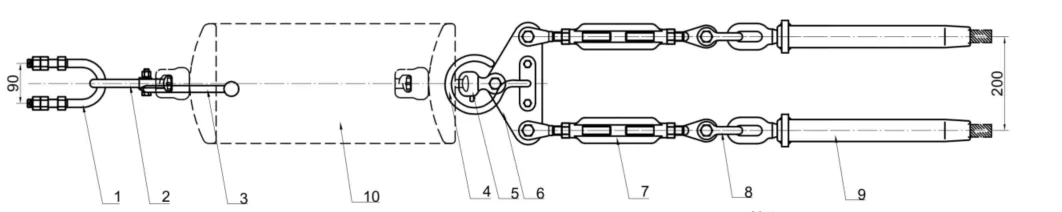

Chuỗi cách điện (String Insulator – SI) được sử dụng trên đường dây để giữ dây dẫn điện ở các vị trí đã thiết kế, cố định và ngăn cách chúng với đất và các vị trí mang điện khác.
Cấu tạo và hoạt động
Tùy vào cấp điện áp, chuỗi cách điện được cấu tạo bằng cách ghép nhiều bát cách điện bằng composite, gốm hoặc thùy tinh. Cấp điện áp càng cao thì chiều dài của chuỗi cách điện càng lớn.
Do hướng chịu lực, chuỗi cách điện được chia thành hai loại chính là chuỗi treo (Suspension String) và chuỗi néo (Tension String).
Các phụ kiện đi kèm (fitting) giúp liên kết các bát cách điện thành một chuỗi hoàn chỉnh đảm bảo khả năng lắp đặt với các cơ cấu chịu lực và dây dẫn.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp chuỗi cách điện kèm theo đầy đủ phụ kiện ở mọi cấp điện áp theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: GIG/Yuaz, Seldiver, Nanjing terui, Dalian, Jinihua, ZTT , …
Bảng thông số kỹ thuật chính
Vật liệu | Composite, gốm hoặc thủy tinh |
Tiêu chuẩn áp dụng | IEC 60383 |
Tải trọng | 70kN, 120kN, … 300kN hoặc theo yêu cầu |
Cấp điện áp | 22kV ~ 500kV |
Chiều dài dòng rò | Theo tiêu chuẩn IEC |
Kích thước chuỗi | Theo thiết kế |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
Dây dẫn điện
Giá bán: Liên hệ
Vai trò đối với hệ thống điện

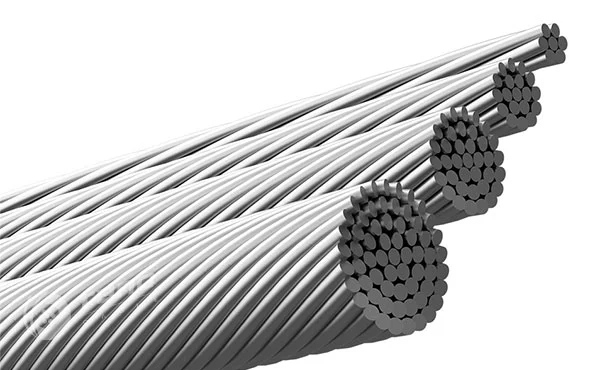

Dây dẫn điện là thành phần không thể thiếu trong hệ thống điện nói chung, là môi trường chính để truyền tải dòng điện năng từ các nhà máy điện đến các phụ tải.
Cấu tạo và hoạt động
Trong hệ thống phân phối cách điện bằng không khí, dây đẫn điện được treo hoặc đỡ trên các chuỗi cách điện hoặc cách điện đứng. Do đó vật liệu chính được sử dụng là Nhôm để đảm bảo khả năng dẫn điện và khối lượng đủ nhẹ thuận lợi cho công tác lắp đặt và giảm áp lực lên các kết cấu phụ trợ.
Đường dây truyền tải và phân phối thường sử dụng dây nhôm lõi thép (ACRS) ở các vị trí cần tăng cường khả năng chịu lực kéo.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp dây dẫn điện đa dạng chủng loại theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn trong nước và quốc tế như: Thịnh Phát cable, Đại Long cable, LS cable, PLP, …
Bảng thông số kỹ thuật chính
Kết cấu | AAC, ACSR, … |
Hệ số dãn nở nhiệt | Theo yêu cầu |
Điện trở | Theo yêu cầu |
Khả năng chịu lực kéo | 70kN, 120kN, … |
Nhiệt độ vận hành cho phép | Theo yêu cầu |
Đường kính dây dẫn | Theo yêu cầu |
Khả năng chịu dòng ngắn mạch | 31,5 kA/s; 40 kA/s, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
Dây siêu nhiệt
Giá bán: Liên hệ
Vai trò đối với hệ thống điện
Trong quá trình truyền tải điện năng, nhiệt độ sinh ra từ điện trở nội tại khiến cho các dây dẫn bị dãn nở, võng và dễ đứt do đó thông thường các dây dẫn điện truyền thống không phát huy được tối đa khả năng mang điện. Dây siêu nhiệt được sử dụng thay thế dây dẫn truyền thống để hoạt động mang tải lớn ở nhiệt độ cao từ đó nâng cao khả năng tải của đường dây, thay vì phải đầu tư hệ thống mới tốn kém và khó khăn trong công tác giải phóng mặt bằng.
Cấu tạo và hoạt động
Dây siêu nhiệt sử dụng lõi bằng vật liệu đặc biệt giảm thiểu rõ rệt độ võng và tăng khả năng chịu lực của dây. Giúp dây dẫn có thể mang tải lớn, cho phép nhiệt độ hoạt động lên đến trên 200 độ C.
Các vận liệu phổ biến thường được sử dụng làm lõi của dây siêu nhiệt gồm:
thép đặc biệt,
hợp kim Invar,
composite carbon,
sợi thủy tinh gia cường
Dải sản phẩm Cesi cung cấp
Cesi cung cấp dây siêu nhiệt đa dạng chủng loại theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn trong nước và quốc tế như: Thịnh Phát cable, Đại Long cable, LS cable, PLP, …
Bảng thông số kỹ thuật chính
Vật liệu làm lõi dây | Composite Carbon, Sợi thủy tinh, … |
Hệ số dãn nở nhiệt | Theo yêu cầu |
Điện trở | Theo yêu cầu |
Khả năng chịu lực kéo | 70kN, 120kN, … |
Nhiệt độ vận hành cho phép | Theo yêu cầu, có thể trên 200 độ C |
Đường kính dây dẫn | Theo yêu cầu |
Khả năng chịu dòng ngắn mạch | 31,5 kA/s; 40 kA/s, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
CÁP QUANG – OPGW/OPPC/ADSS
Giá bán: Liên hệ
Vai trò đối với hệ thống điện
Đảm bảo xuyên xuốt hệ thống thông tin là nhiệm vụ vô cùng quan trọng trong vận hành lưới điện. Hệ thống cáp quang có vai trò truyền dẫn các tín hiệu bảo vệ, SCADA, các hệ thống giám sát giữa các trạm biến áp, nhà máy điện với nhau và với các trung tâm điều khiển, trung tâm điều độ miền và Quốc gia.
Cấu tạo và hoạt động
Đặc điểm chung của các loại cáp quang sử dụng trên lưới điện là có các bó sợi thủy tinh làm lõi truyền tín hiệu. Tùy vào mục đích sử dụng, cáp quang được sản xuất theo ba loại chính:

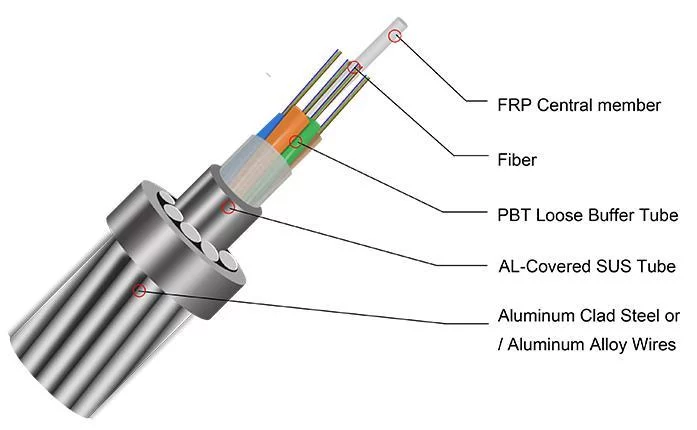

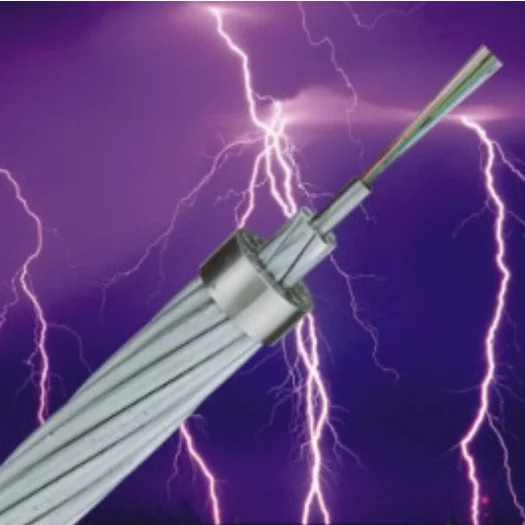

OPGW (Optical Ground Wire) là loại cáp quang kiêm vai trò của dây nối đất và chống sét. OPGW có lớp ngoài bằng nhôm, treo ở đỉnh các cột điện cao thế, giúp thu sét đánh thẳng và dẫn trực tiếp đển hệ thống nối đất.

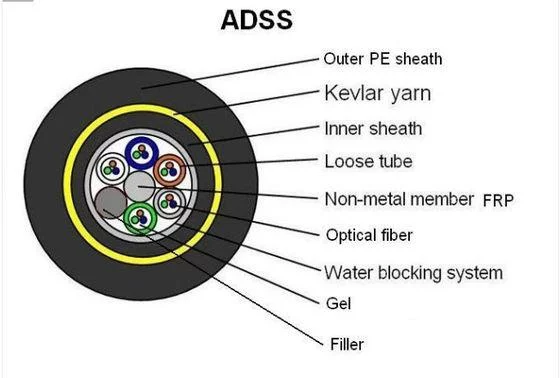

ADSS (All-Dielectric Self-Supporting) là loại cáp quang được thiết kế với vỏ bọc kết hợp với sợi gia cố chịu lực để treo dọc trên các cột điện, dễ thi công và phù hợp với hầu hết lưới điện từ 110kV trở xuống.

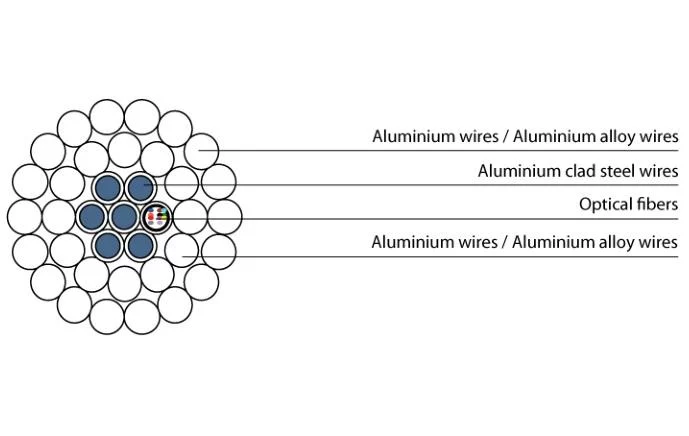

OPPC (Optical Phase Conductor) là loại cáp quang tích hợp trong dây pha, vừa là cáp quang vừa là dây dẫn điện.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp cáp quang đa dạng chủng loại theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ZTT, LS cable, SACOM, …
Bảng thông số kỹ thuật chính
Loại | OPGW, OPPC, ADSS, … |
Tiêu chuẩn áp dung | ITU-TG.652D, … |
Bước sóng | 1310nm, 1550nm, … |
Hệ số suy hao tại các bước sóng | Đáp ứng ITU |
Hệ số tán sắc | Đáp ứng ITU |
Đường kính | Theo yêu cầu |
Lực kéo đứt | Theo yêu cầu |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
Chống sét van – SA
Giá bán: Liên hệ
Vai trò đối với hệ thống điện
Hiện tượng quá điện áp khí quyển xảy ra khi xảy ra sét đánh trên đường dây hoặc thiết bị của hệ thống điện. Khi sét đánh vào một điểm trên lưới, sẽ có một sóng điện áp cao lan truyền đến các phần tử khác trên lưới, gây phóng điện và hư hỏng thiết bị.
Thiết bị chống sét van có vai trò tạo lối thoát cho sóng sét lan truyền xuống đất để bảo vệ các thiết bị và hệ thống.
Cấu tạo và hoạt động

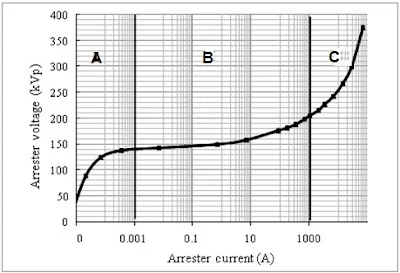

Chống sét van đấu nối song song với lưới điện, có cấu tạo chính là một điện trở phi tuyến, thường được làm ô xít kim loại (MOV). Giá trị điện trở vô cùng lớn ở điện áp vận hành bình thường của hệ thống. Khi điện áp bị tăng đột ngột do sét lan truyền, giá trị điện trở sẽ giảm ở mức phù hợp để cho phần sóng sét lan truyền chạy xuống đất.
Chống sét van được lựa chọn theo cấp điện áp và tính chất của sóng sét lan truyền tính toán ở điểm lắp đặt. Chống sét van thường được lắp đặt ở gần các phần tử quan trọng của hệ thống như máy biến áp, thanh cái và trên các tuyến đường dây truyền tải, phân phối điện.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp chống sét van ở mọi cấp điện áp theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: TOSHIBA, ABB, GE, Siemens, CG, Xian, Siyuan, …
Bảng thông số kỹ thuật chính
Kiểu | MOV hoặc khe phóng |
Tiêu chuẩn áp dụng | IEC 60099-4,5 |
Môi trường cách điện | Ngâm dầu, SF6, … |
Cấp điện áp | 22kV ~ 500kV |
Khả năng cách điện | Theo tiêu chuẩn IEC |
Điện áp phóng | Theo tiêu chuẩn IEC |
Dòng phóng | Theo tiêu chuẩn IEC |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
Cột thép
Giá bán: Liên hệ
Vai trò đối với hệ thống điện

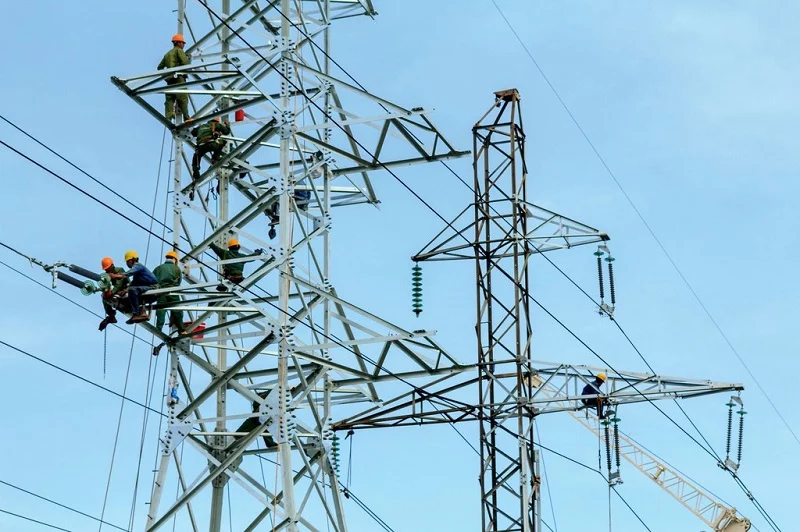

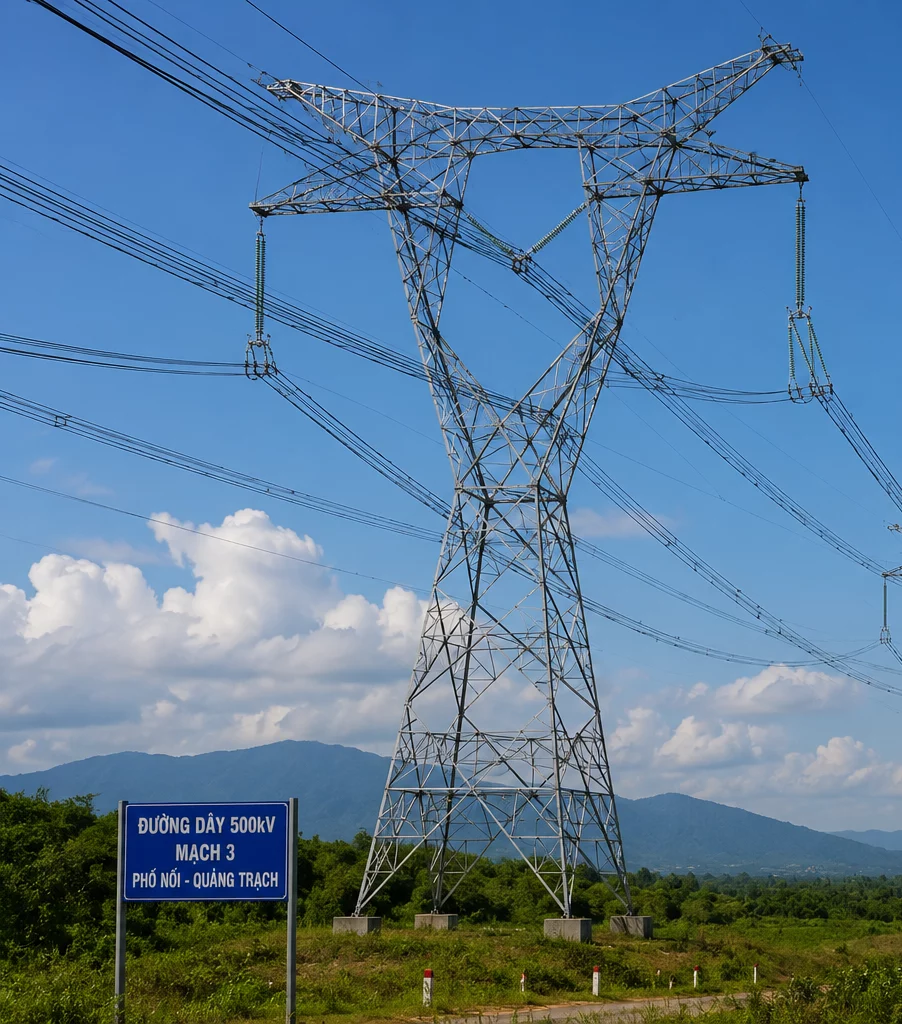

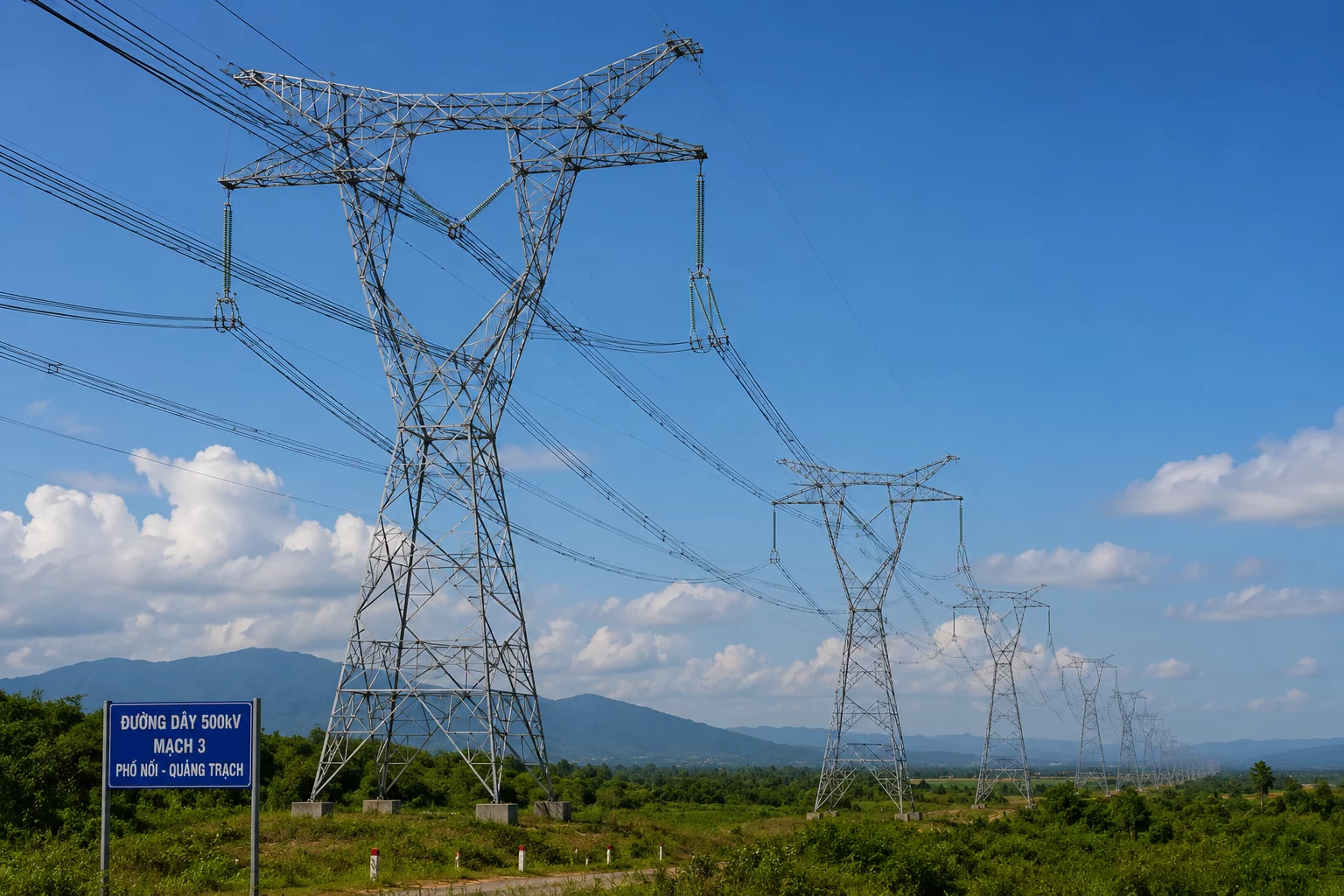

Cột thép đường dây điện là kết cấu chịu lực chính dùng để nâng đỡ dây dẫn, dây chống sét và các phụ kiện trên hệ thống truyền tải và phân phối điện. Đây là một trong những thành phần quan trọng nhất của lưới điện cao áp và siêu cao áp, quyết định độ ổn định cơ học, khoảng cách an toàn điện và khả năng vận hành lâu dài của toàn tuyến đường dây.
Cấu tạo và hoạt động

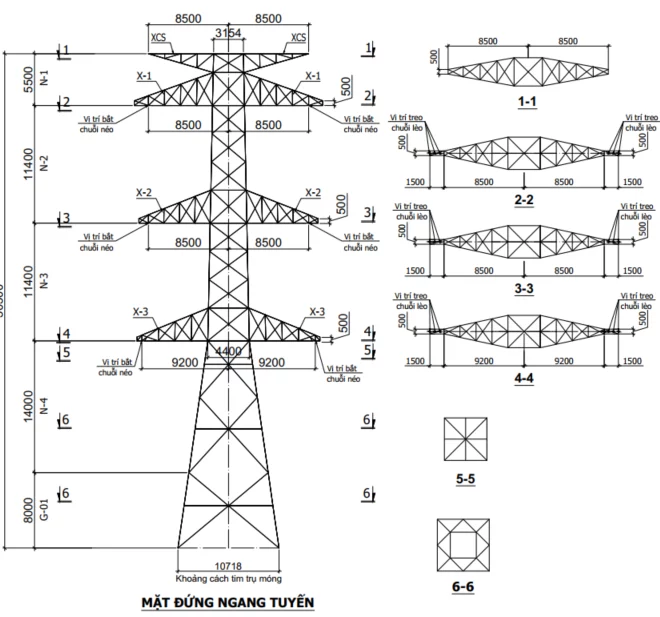

Cột thép thường được chế tạo theo dạng thép góc liên kết bằng bu lông hoặc kết cấu thép ống. Kết cấu của cột thép được tính toán và thiết kế kỹ lưỡng nhằm đảm bảo đồng thời các yếu tố chịu lực, chống chịu với thời tiết, đảm bảo khoảng cách an toàn và tối ưu chi phí.
Tùy thuộc vào vị trí lắp đặt, cột thép có nhiều loại: Cột đỡ, cột néo, cột góc, cột vượt, …
Dải sản phẩm Cesi cung cấp
Cesi cung cấp cột thép mọi cấp điện áp. Sản phẩm được sản xuất bởi các thương hiệu lớn đã dược khẳng định: Đại Dũng, Thái Nguyên, Hyundai Đông Anh, …
Bảng thông số kỹ thuật chính
Tiêu chuẩn áp dụng | TCVN 5575, ISO 1461, … |
Vật liệu | Thép mạ kẽm nhúng nóng hoặc theo yêu cầu |
Kiểu kết cấu | Thép góc liên kết bu lông, thép ống, … |
Khả năng chịu lực nén | Theo yêu cầu |
Khả năng chịu lực vặn | Theo yêu cầu |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
