Trong thị trường điện cạnh tranh, dữ liệu đo đếm điện năng là nền tảng của mọi giao dịch xác định chính xác lượng điện giao nhận giữa nhà máy điện, đơn vị truyền tải và phân phối. Sai số đo đếm dù nhỏ trên hàng tỷ kWh điện mỗi năm là thiệt hại kinh tế rất lớn. CESI cung cấp giải pháp hệ thống đo đếm điện năng toàn diện từ công tơ điện tử chính xác cao, biến dòng và biến điện áp đo lường đến hệ thống thu thập dữ liệu tự động, đáp ứng yêu cầu thương mại điện, tiêu chuẩn EVN và thị trường điện cạnh tranh Việt Nam.
1. Vai Trò Của Hệ Thống Đo Đếm Điện Năng Trong Trạm Biến Áp
Hệ thống đo đếm điện năng trong trạm biến áp thực hiện hai nhiệm vụ cốt lõi:
Đo đếm thương mại (Commercial Metering): Xác định chính xác điện năng giao nhận giữa các bên tham gia thị trường điện, nhà máy phát điện, đơn vị truyền tải (EVNNPT), đơn vị phân phối (EVN PC) và khách hàng lớn. Đây là cơ sở pháp lý cho thanh toán, quyết toán và xử lý tranh chấp trong thị trường điện cạnh tranh.
Đo đếm vận hành (Operational Metering): Cung cấp dữ liệu công suất, điện năng theo thời gian thực để điều độ hệ thống điện, giám sát tổn thất, đánh giá độ tin cậy cung cấp điện và phục vụ hệ thống SCADA.
Theo quy định của EVN và Bộ Công Thương, hệ thống đo đếm điện năng tại các trạm biến áp và điểm giao nhận phải đạt cấp chính xác cao nhất, được kiểm định đầy đủ và niêm phong đảm bảo tính pháp lý.
2. Các Thành Phần Hệ Thống Đo Đếm Điện Năng

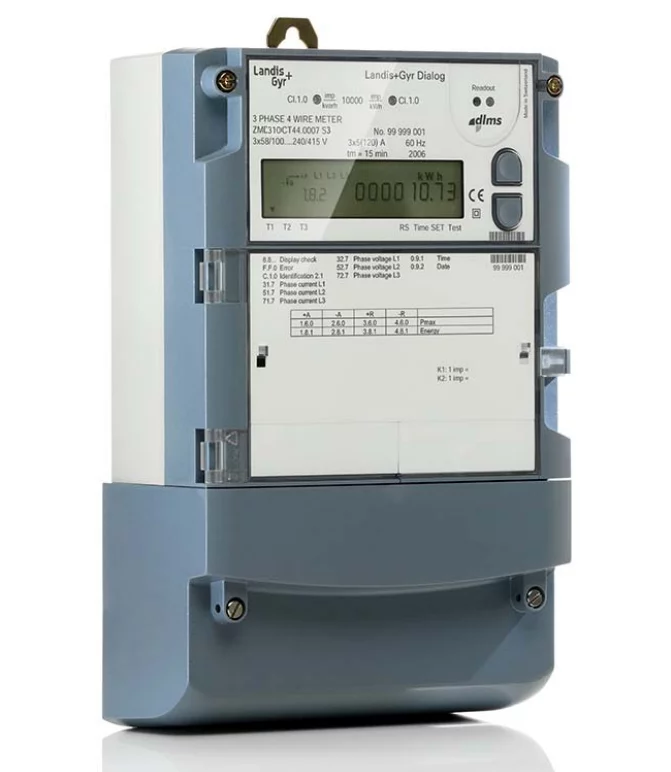

Công tơ điện tử (Electronic Energy Meter)

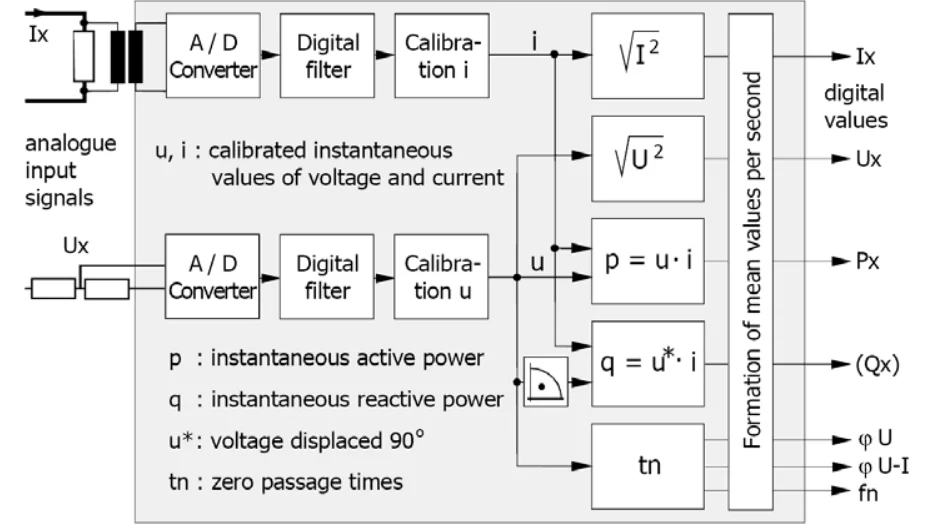

Công tơ điện tử là trung tâm của hệ thống đo đếm, đo lường và lưu trữ điện năng tiêu thụ theo thời gian thực với độ chính xác cao.
Các tính năng của công tơ điện tử thương mại hiện đại:
- Đo điện năng hữu công (kWh) theo 2 chiều giao và nhận, phục vụ các nguồn điện tái tạo và thị trường điện hai chiều
- Đo công suất vô công (kVArh) theo 4 góc phần tư, phục vụ thanh toán công suất phản kháng
- Cấu trúc nhiều biểu giá (TOU – Time Of Use) ghi nhận điện năng theo các khung giờ cao điểm, thấp điểm, bình thường
- Ghi nhận phụ tải profile theo chu kỳ 15 phút/30 phút, dữ liệu thiết yếu cho thị trường điện cạnh tranh
- Phát hiện và cảnh báo các sự kiện bất thường: mất pha, đảo pha, can thiệp trái phép, mất điện
- Cổng truyền thông DLMS/COSEM, chuẩn truyền thông quốc tế cho đo đếm thông minh
- Kết nối 2 chiều cho phép cấu hình, đọc dữ liệu và điều khiển từ xa
Cấp chính xác: 0,2S cho đo đếm thương mại tại điểm giao nhận truyền tải; 0,5S hoặc 1,0 cho đo đếm phân phối.
Biến dòng điện đo lường (Metering Current Transformer – TI)
Biến dòng đo lường chuyển đổi dòng điện cao áp xuống mức chuẩn (thường 1A hoặc 5A) cung cấp tín hiệu cho công tơ. Khác với biến dòng bảo vệ, biến dòng đo lường được thiết kế đặc biệt để đảm bảo độ chính xác tuyến tính trong dải đo rộng, sai số nhỏ nhất ở mức tải danh định.
Cấp chính xác TI đo lường: 0,1 / 0,2 / 0,5, cấp 0,2 là yêu cầu tối thiểu cho đo đếm thương mại tại điểm giao nhận quan trọng.
Biến điện áp đo lường (Metering Voltage Transformer – TU)
Biến điện áp đo lường chuyển đổi điện áp cao xuống mức chuẩn (thường 100V hoặc 110V) cung cấp tín hiệu điện áp cho công tơ. Sai số điện áp ảnh hưởng trực tiếp đến độ chính xác đo công suất và điện năng – đặc biệt quan trọng tại các điểm đo có công suất lớn.
Cấp chính xác TU đo lường: 0,1 / 0,2 / 0,5.
Mạch đo (Metering Circuit)
Mạch nối từ biến dòng, biến điện áp đến công tơ – phải đảm bảo tiết diện dây đủ lớn để giảm sụt áp trên mạch đo xuống mức tối thiểu, tránh gây sai số phụ cho hệ thống đo đếm.
3. Hệ Thống Thu Thập Dữ Liệu Đo Đếm Tự Động
AMR (Automatic Meter Reading)

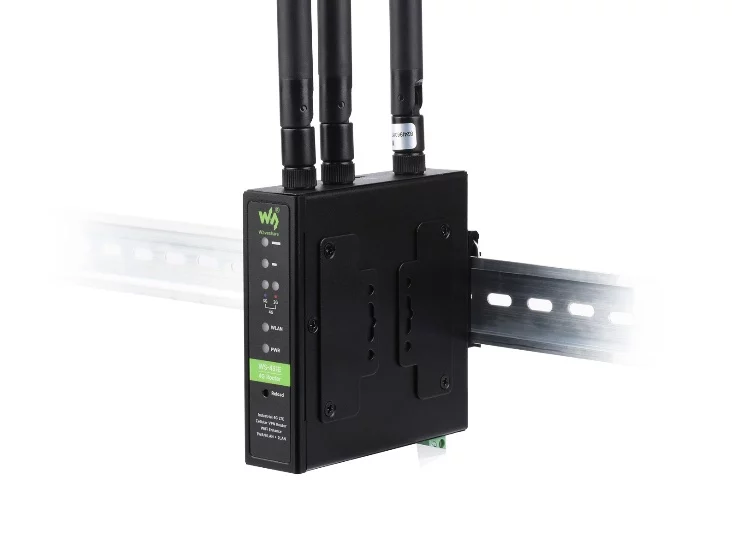

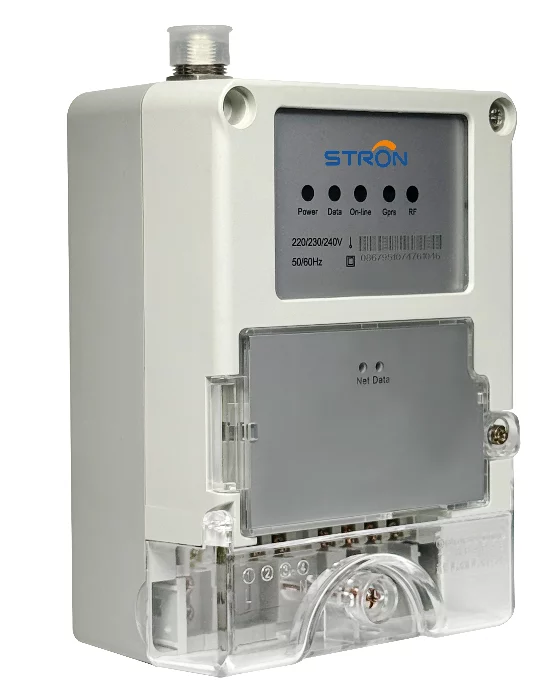

Hệ thống đọc chỉ số công tơ tự động – mỗi công tơ được gắn thiết bị truyền dữ liệu, tự động thu thập chỉ số định kỳ và truyền về hệ thống quản lý trung tâm. Thay thế hoàn toàn việc đọc công tơ thủ công, giảm sai sót và chi phí nhân lực.

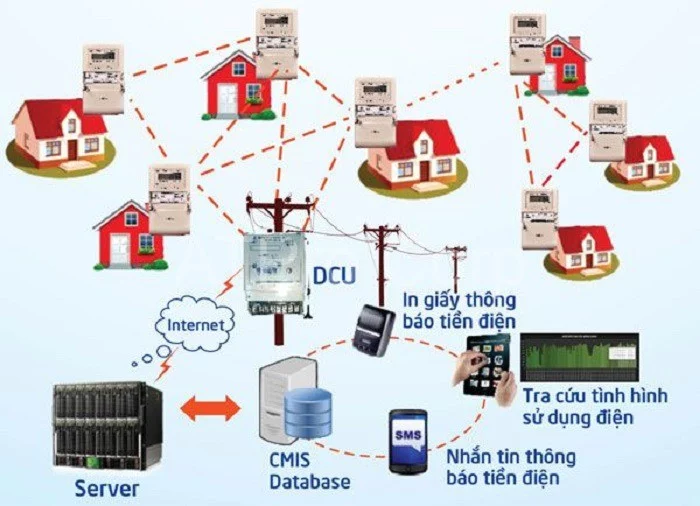

AMI (Advanced Metering Infrastructure)
Hạ tầng đo đếm tiên tiến – nâng cấp từ AMR với các tính năng vượt trội:
- Truyền thông 2 chiều theo tiêu chuẩn DLMS/COSEM cho phép cấu hình và điều khiển công tơ từ xa
- Thu thập dữ liệu linh hoạt theo chu kỳ tùy chọn từ 15 phút đến hàng giờ
- Cảnh báo tức thời khi mất điện, sự cố lưới, can thiệp gian lận
- Hỗ trợ đóng/cắt điện từ xa và chức năng trả trước
- Kết nối đa phương tiện: cáp quang, PLC, RF-Mesh, mạng di động 4G/5G
AMI là nền tảng bắt buộc cho lưới điện thông minh (Smart Grid) và thị trường điện cạnh tranh – EVN đã xác định đây là ưu tiên hàng đầu năm 2026 trong lộ trình chuyển đổi số ngành điện.
MDMS (Meter Data Management System)

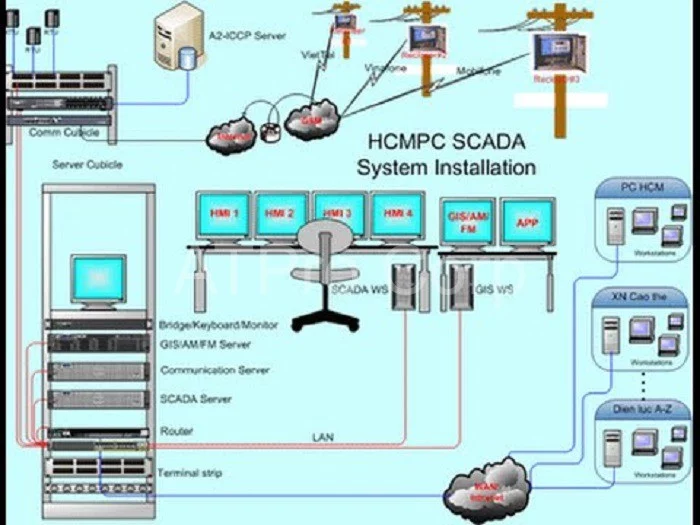

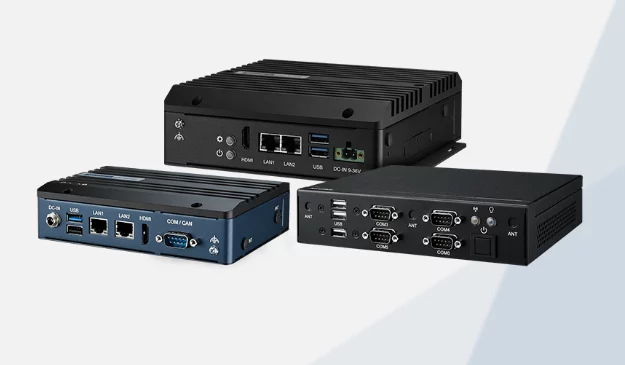

Hệ thống quản lý dữ liệu đo đếm tập trung, tiếp nhận, lưu trữ, xử lý và phân phối dữ liệu từ toàn bộ công tơ trong hệ thống. Cung cấp giao diện cho các ứng dụng thanh toán, kinh doanh điện, SCADA và báo cáo vận hành.
4. Yêu Cầu Pháp Lý Và Tiêu Chuẩn Đo Đếm Tại Việt Nam
Theo quy định quản lý hệ thống đo đếm điện năng của EVN và Bộ Công Thương:
- Thiết bị đo đếm phải được phê duyệt mẫu với cơ quan quản lý nhà nước về đo lường có thẩm quyền trước khi đưa vào sử dụng
- Phải được kiểm định ban đầu và định kỳ bởi tổ chức kiểm định được công nhận
- Sau lắp đặt phải niêm phong hộp đầu dây và hộp bảo vệ công tơ
- Tuân thủ tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn kỹ thuật điện quốc tế
- Dữ liệu đo đếm phải đảm bảo tính toàn vẹn, minh bạch, cơ sở pháp lý cho thanh toán thương mại điện
5. Ứng Dụng Thực Tế Tại Việt Nam
Hệ thống đo đếm điện năng chính xác cao đặc biệt quan trọng tại:
- Trạm biến áp 110–500kV: Điểm giao nhận điện năng giữa EVNNPT và các đơn vị phân phối, yêu cầu cấp chính xác cao nhất, dữ liệu phục vụ thanh toán thị trường điện
- Nhà máy phát điện: Điểm đo đếm điện năng phát lên lưới, cơ sở thanh toán giữa nhà máy và đơn vị mua điện
- Khách hàng công nghiệp lớn: Đo đếm chính xác điện tiêu thụ theo biểu giá nhiều thành phần
- Điện mặt trời và năng lượng tái tạo: Công tơ 2 chiều đo đếm cả điện phát và điện nhận, yêu cầu của cơ chế DPPA và tự sản tự tiêu

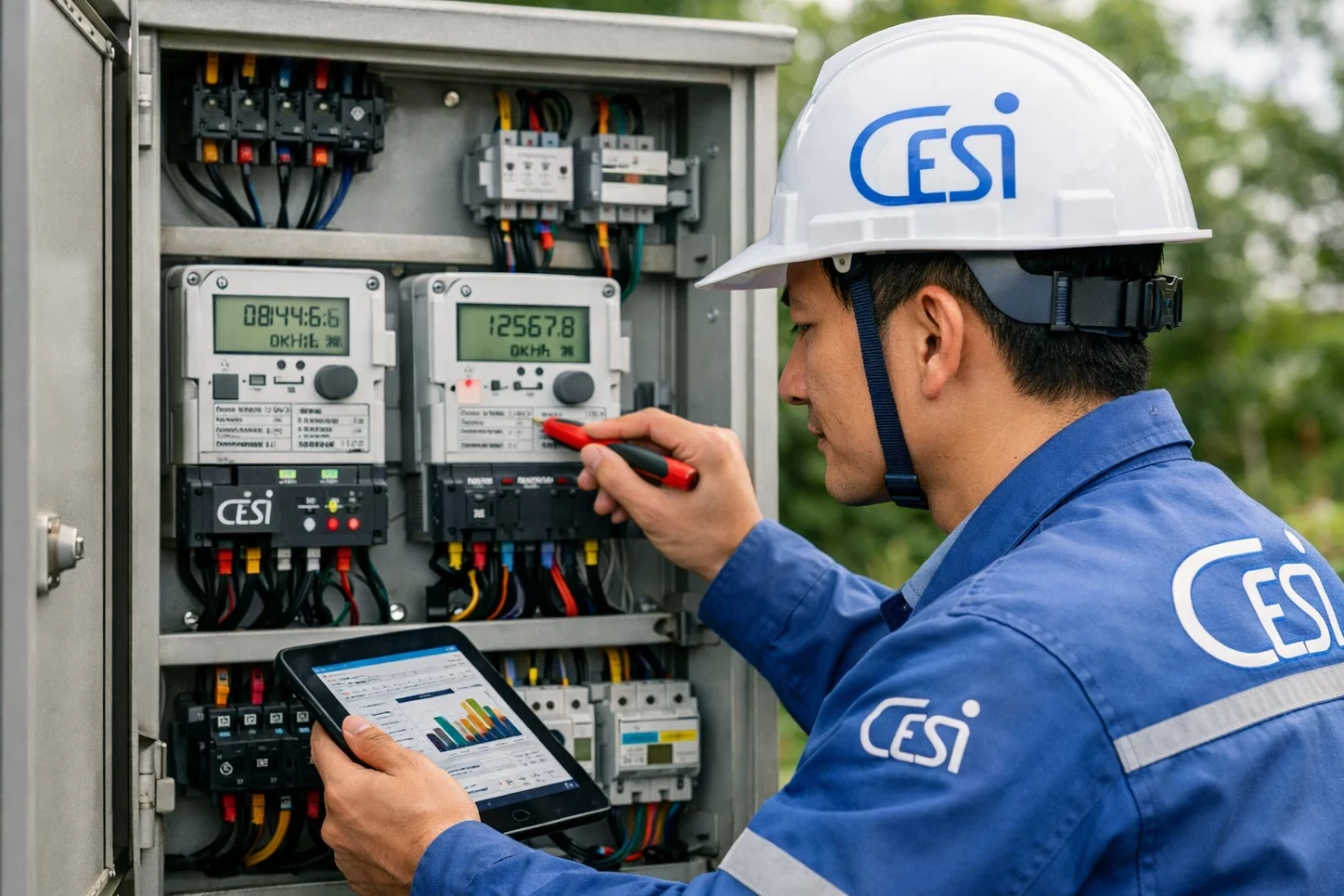

CESI – Đối Tác Tin Cậy Cho Giải Pháp Hệ Thống Đo Đếm Điện Năng
CESI cung cấp giải pháp hệ thống đo đếm điện năng toàn diện từ tư vấn lựa chọn cấu hình đo đếm phù hợp với yêu cầu thương mại và vận hành, cung cấp công tơ, TI, TU đo lường chính xác cao từ các thương hiệu hàng đầu, đến tích hợp hệ thống thu thập dữ liệu AMR/AMI và kết nối SCADA. Với kinh nghiệm triển khai thực tế tại các trạm biến áp 110–500kV và nhà máy điện trên toàn quốc, CESI cam kết mang đến hệ thống đo đếm đúng chuẩn EVN, đảm bảo tính pháp lý và minh bạch số liệu cho mọi giao dịch thương mại điện.
