Trong hệ thống điện, thiết bị đóng cắt (switchgear) là tầng bảo vệ trực tiếp – đóng, cắt và cách ly các phần tử lưới điện khi có sự cố hoặc khi cần bảo trì. Hệ thống AIS (Air Insulated Switchgear – Thiết bị đóng cắt cách điện bằng không khí) là giải pháp thiết bị đóng cắt truyền thống và phổ biến nhất tại các trạm biến áp ngoài trời từ 110kV đến 500kV trên toàn quốc với chi phí đầu tư hợp lý, dễ bảo trì, mở rộng linh hoạt và vận hành tin cậy trong điều kiện khí hậu nhiệt đới Việt Nam. CESI cung cấp giải pháp hệ thống AIS toàn diện – từ tư vấn lựa chọn thiết bị, cung cấp chính hãng đến tích hợp hoàn thiện vào trạm biến áp và nhà máy điện ở mọi cấp điện áp.
1. AIS Là Gì Và Vai Trò Trong Trạm Biến Áp?

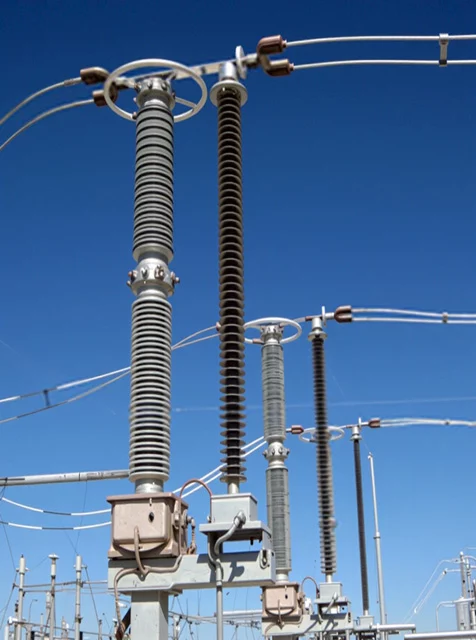

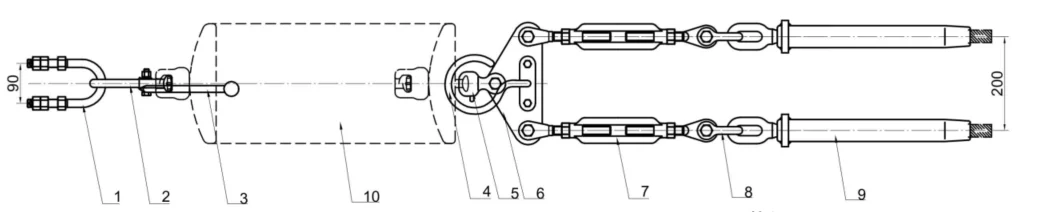

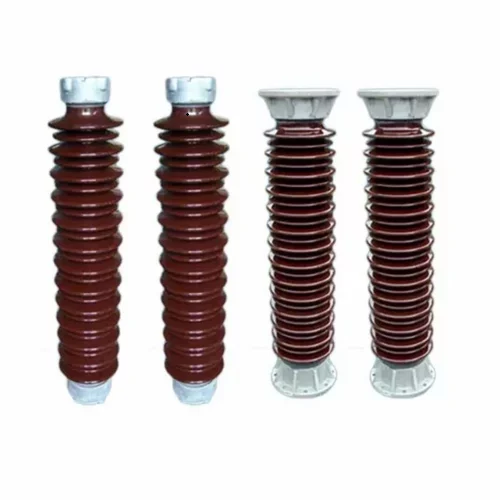

AIS (Air Insulated Switchgear) là hệ thống thiết bị đóng cắt sử dụng không khí làm môi trường cách điện chính giữa các phần tử dẫn điện. Toàn bộ thiết bị được lắp đặt lộ thiên trên khung thép hoặc bê tông, khoảng cách cách điện giữa các pha và giữa pha với đất được duy trì bằng khoảng không khí và chuỗi sứ cách điện.
Trong một trạm biến áp truyền tải, hệ thống AIS đảm nhiệm ba chức năng cốt lõi:
- Đóng cắt: Đóng hoặc cắt mạch điện trong điều kiện vận hành bình thường và sự cố, ngắt dòng ngắn mạch trong vài mili-giây để bảo vệ thiết bị và hệ thống.
- Cách ly: Tạo khoảng hở an toàn về điện để phục vụ bảo trì, sửa chữa thiết bị mà không ảnh hưởng đến phần lưới còn lại.
- Điều khiển: Chuyển đổi nguồn, đấu nối và cấu hình lại sơ đồ lưới điện linh hoạt theo yêu cầu vận hành.
2. Cấu Thành Hệ Thống AIS

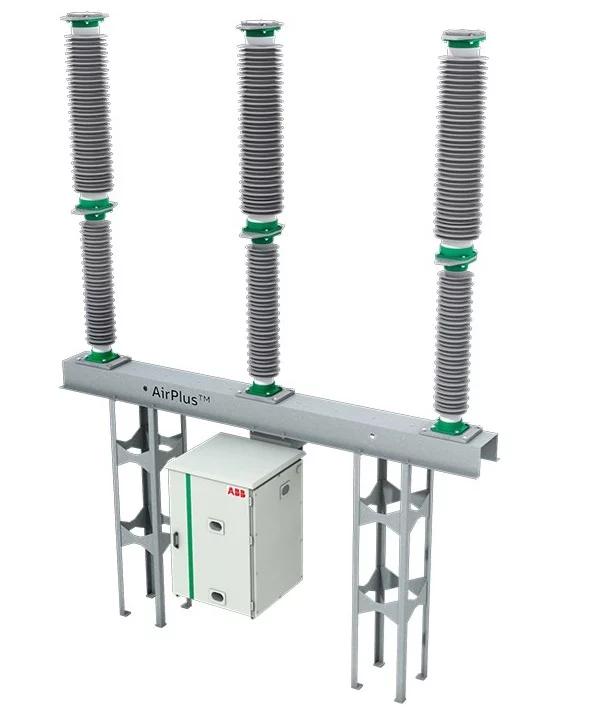

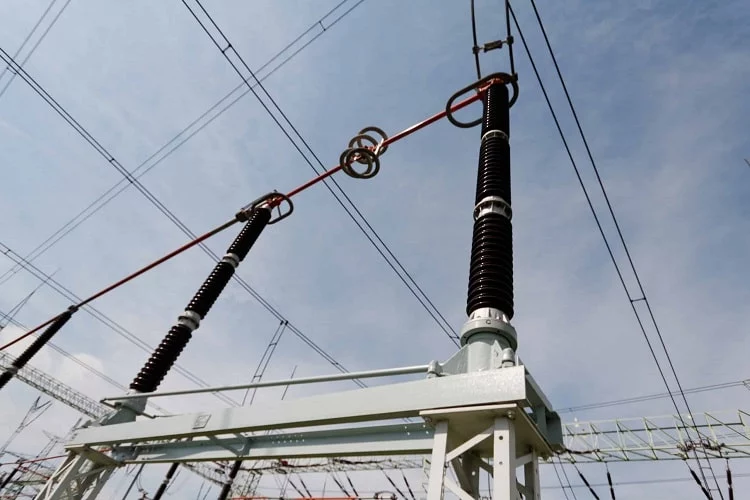

Máy cắt (Circuit Breaker – CB)

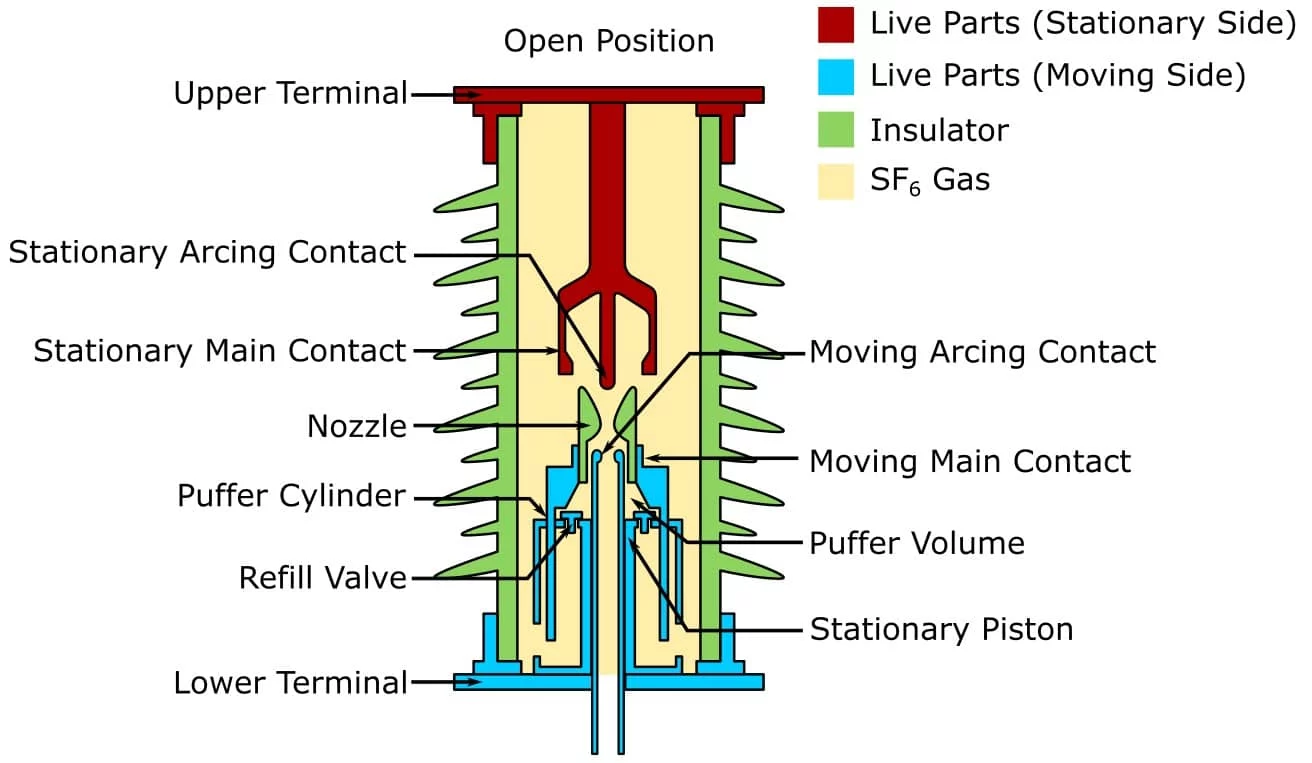

Thiết bị đóng cắt quan trọng nhất trong hệ thống AIS, có khả năng ngắt dòng ngắn mạch lớn trong vài mili-giây. Các máy cắt hiện đại dùng công nghệ dập hồ quang bằng khí SF₆ trong buồng cắt hoặc chân không, lắp đặt lộ thiên trên khung đỡ. Được điều khiển tự động từ rơ le bảo vệ và từ trung tâm điều độ qua hệ thống SCADA.

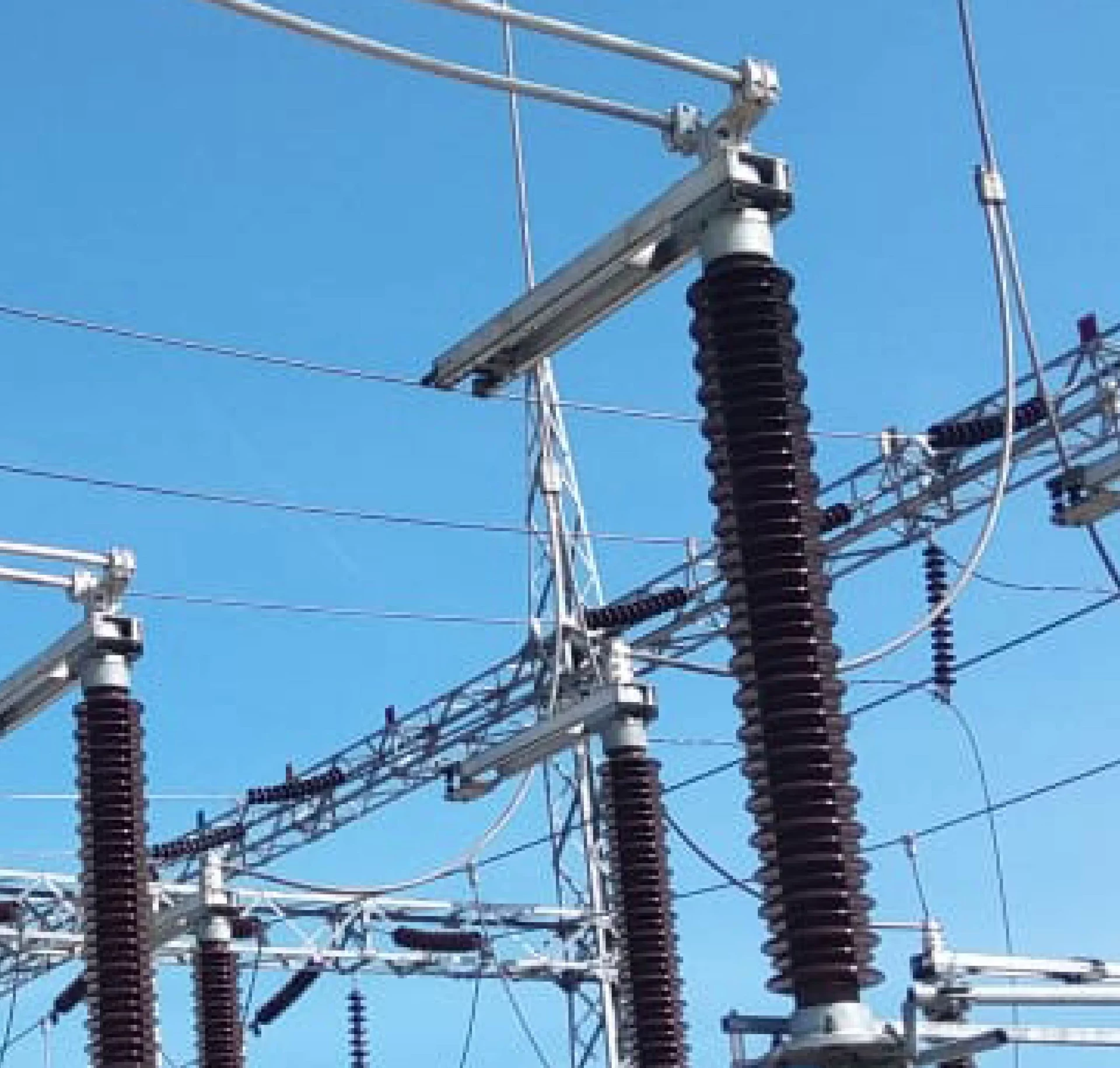

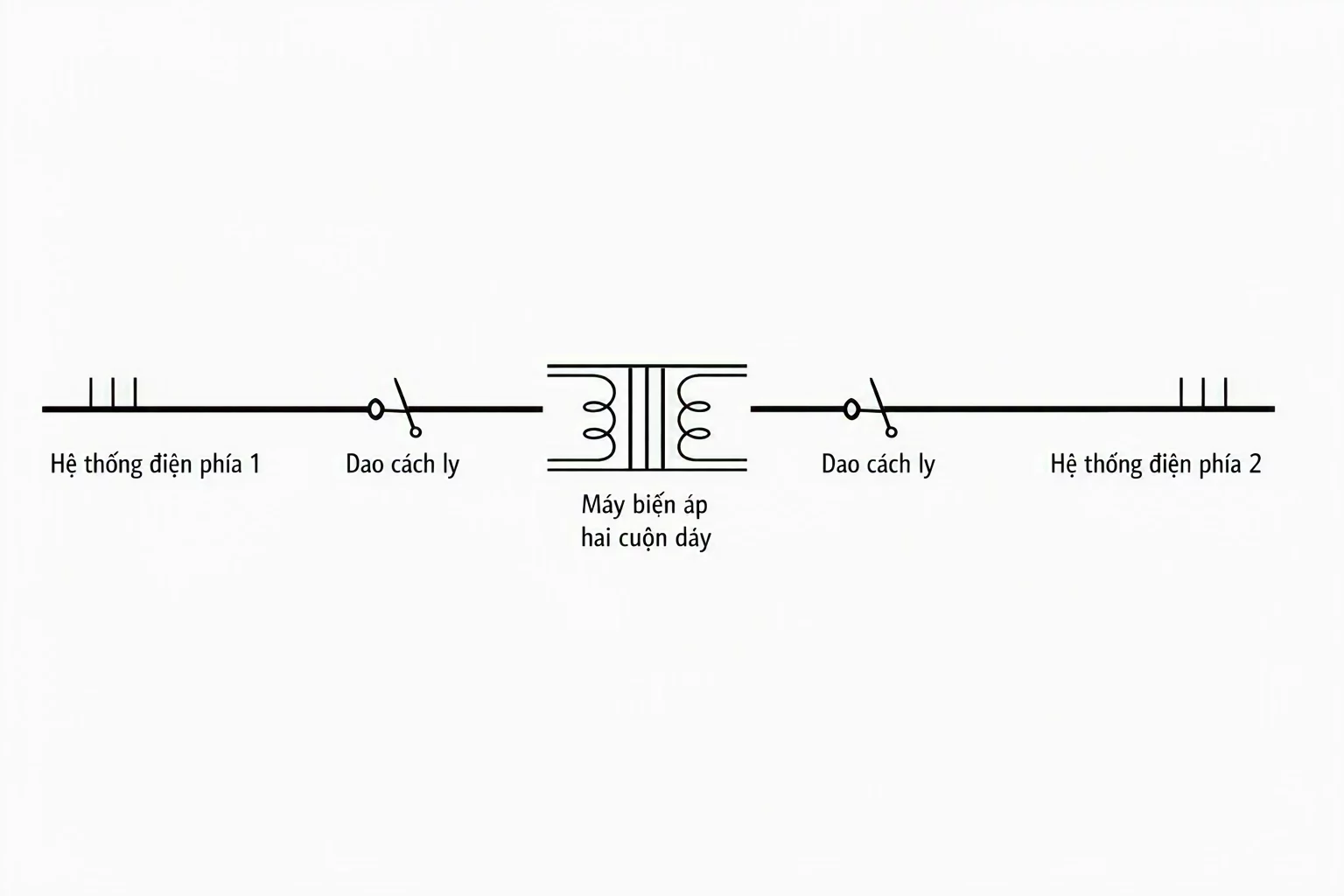

Dao cách ly (Disconnector – DS)
Tạo khoảng hở an toàn về điện khi thiết bị được cắt điện hoàn toàn, đảm bảo an toàn tuyệt đối cho nhân viên vận hành khi tiếp cận bảo trì. Dao cách ly có thể thao tác thủ công tại chỗ hoặc điều khiển từ xa qua động cơ điện.
Dao nối đất (Earthing Switch – ES)
Nối đất an toàn phần thiết bị đã được cắt điện, triệt tiêu điện áp cảm ứng và đảm bảo an toàn tuyệt đối trước khi nhân viên tiếp cận làm việc.

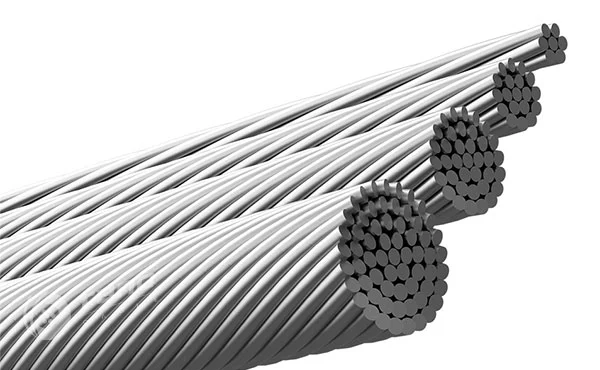

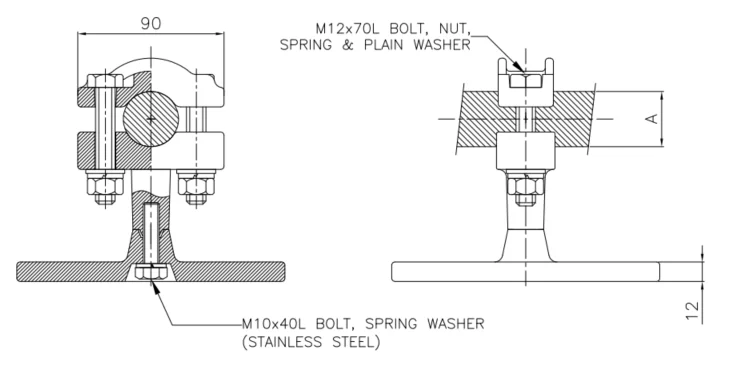

Thanh cái (Busbar)
Thanh dẫn điện chính kết nối tất cả các ngăn lộ trong trạm, đóng vai trò như “đường tổng” phân phối điện năng. Tiết diện và vật liệu thanh cái được tính toán theo dòng điện danh định và điều kiện ngắn mạch.

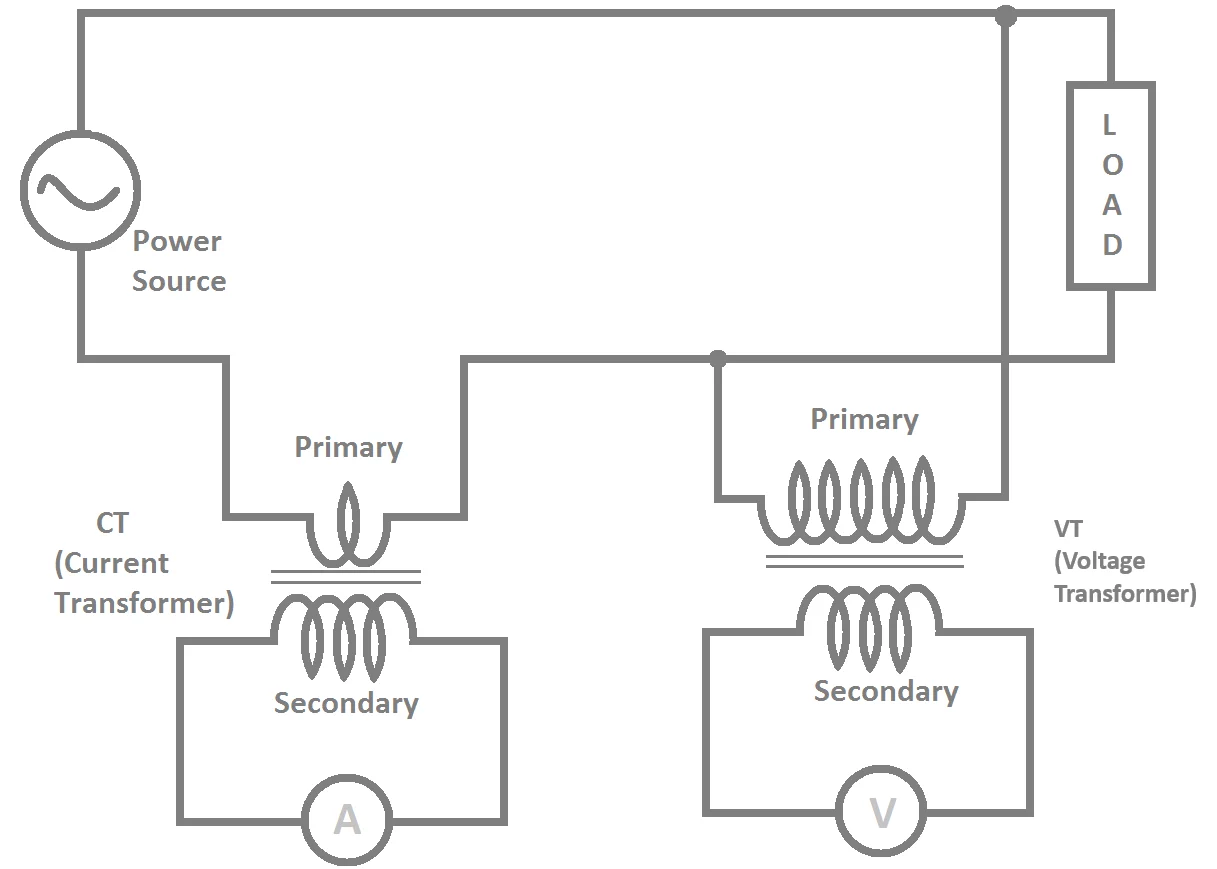

Biến dòng điện (Current Transformer – CT)
Chuyển đổi dòng điện cao áp xuống mức tiêu chuẩn (1A hoặc 5A) để cung cấp tín hiệu cho rơ le bảo vệ và hệ thống đo lường. Độ chính xác của CT ảnh hưởng trực tiếp đến chất lượng bảo vệ và đo đếm điện năng.
Biến điện áp (Voltage Transformer – VT)
Chuyển đổi điện áp cao xuống mức tiêu chuẩn (100V hoặc 110V) phục vụ đo lường điện áp, bảo vệ và đo đếm tại các ngăn lộ.

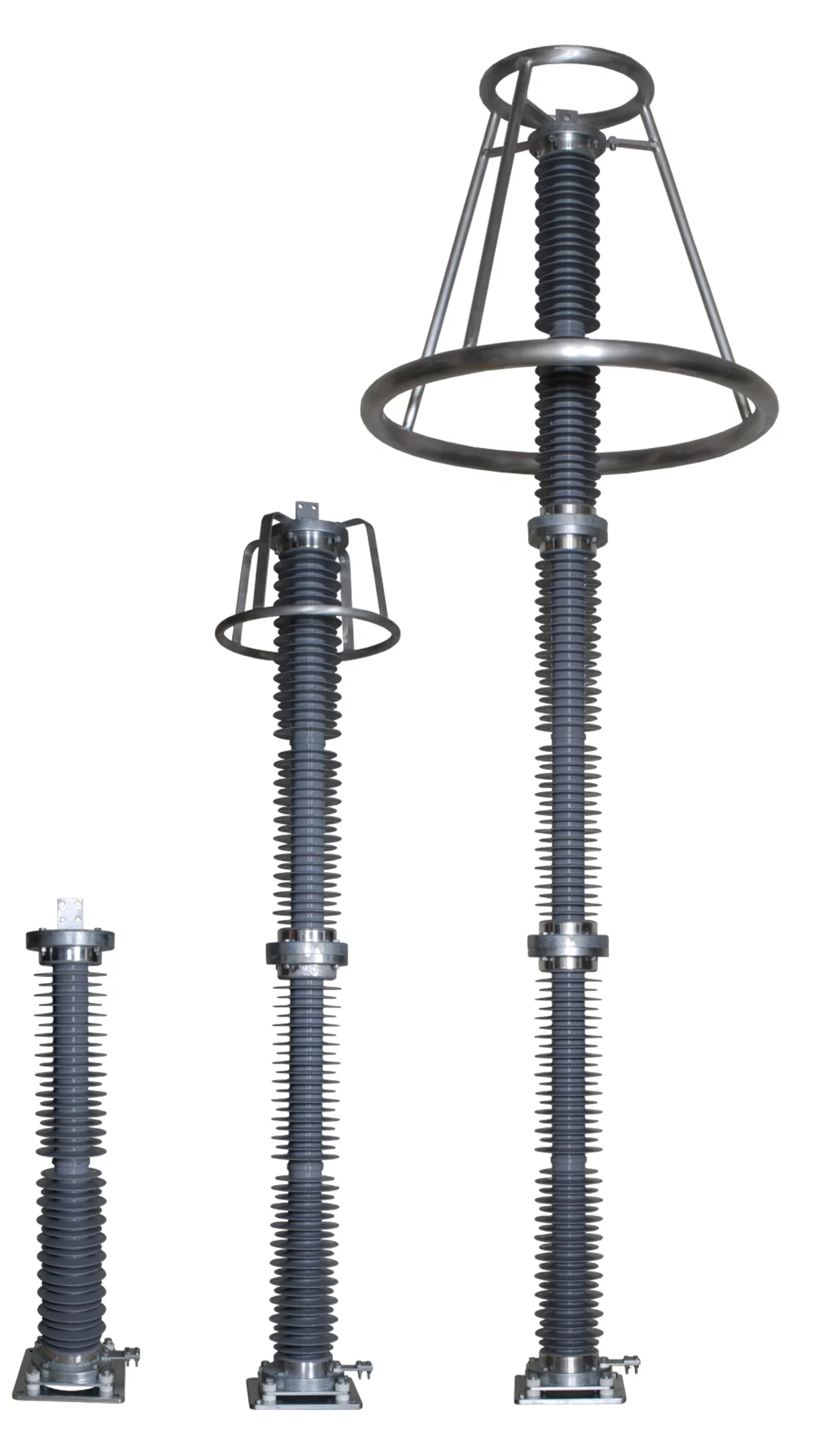

Chống sét van (Surge Arrester – SA)

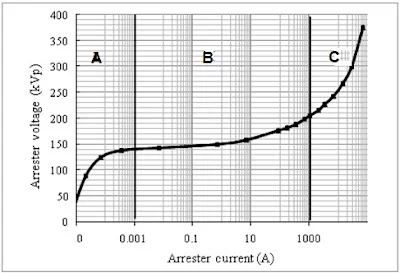

Bảo vệ thiết bị khỏi quá điện áp do sét đánh hoặc đóng cắt đột ngột, dẫn dòng xung điện áp xuống đất, bảo vệ máy biến áp và thiết bị nhất thứ khỏi hư hỏng.
3. Các Sơ Đồ Nối Điện AIS Phổ Biến
Sơ đồ một thanh cái
Đơn giản, chi phí thấp, phù hợp trạm nhỏ, tải không quan trọng. Hạn chế: sự cố thanh cái gây mất điện toàn trạm.
Sơ đồ hai thanh cái (H hình chữ H)
Linh hoạt, tin cậy cao, cho phép sửa chữa một thanh cái mà không gây mất điện toàn trạm. Là tiêu chuẩn phổ biến nhất cho trạm 110kV và 220kV tại Việt Nam.
Sơ đồ 3/2 (một rưỡi máy cắt)
Độ tin cậy cực cao, cứ 2 ngăn lộ được bảo vệ bởi 3 máy cắt, mất bất kỳ máy cắt hay thanh cái nào cũng không gây mất điện ngăn lộ. Bắt buộc áp dụng cho trạm 500kV và nhà máy điện lớn.
4. Ưu Điểm Hệ Thống AIS So Với GIS
| Tiêu chí | AIS | GIS |
|---|---|---|
| Chi phí đầu tư | Thấp hơn 30–50% | Cao hơn |
| Diện tích lắp đặt | Lớn hơn | Nhỏ hơn 60–75% |
| Bảo trì | Dễ tiếp cận, chi phí thấp | Phức tạp hơn, chu kỳ dài hơn |
| Mở rộng | Linh hoạt, chi phí thấp | Phức tạp và tốn kém hơn |
| Phù hợp | Vùng rộng rãi, ngoài trời | Đô thị, không gian hạn chế |
| Tuổi thọ | 25–30 năm | 40–50 năm |

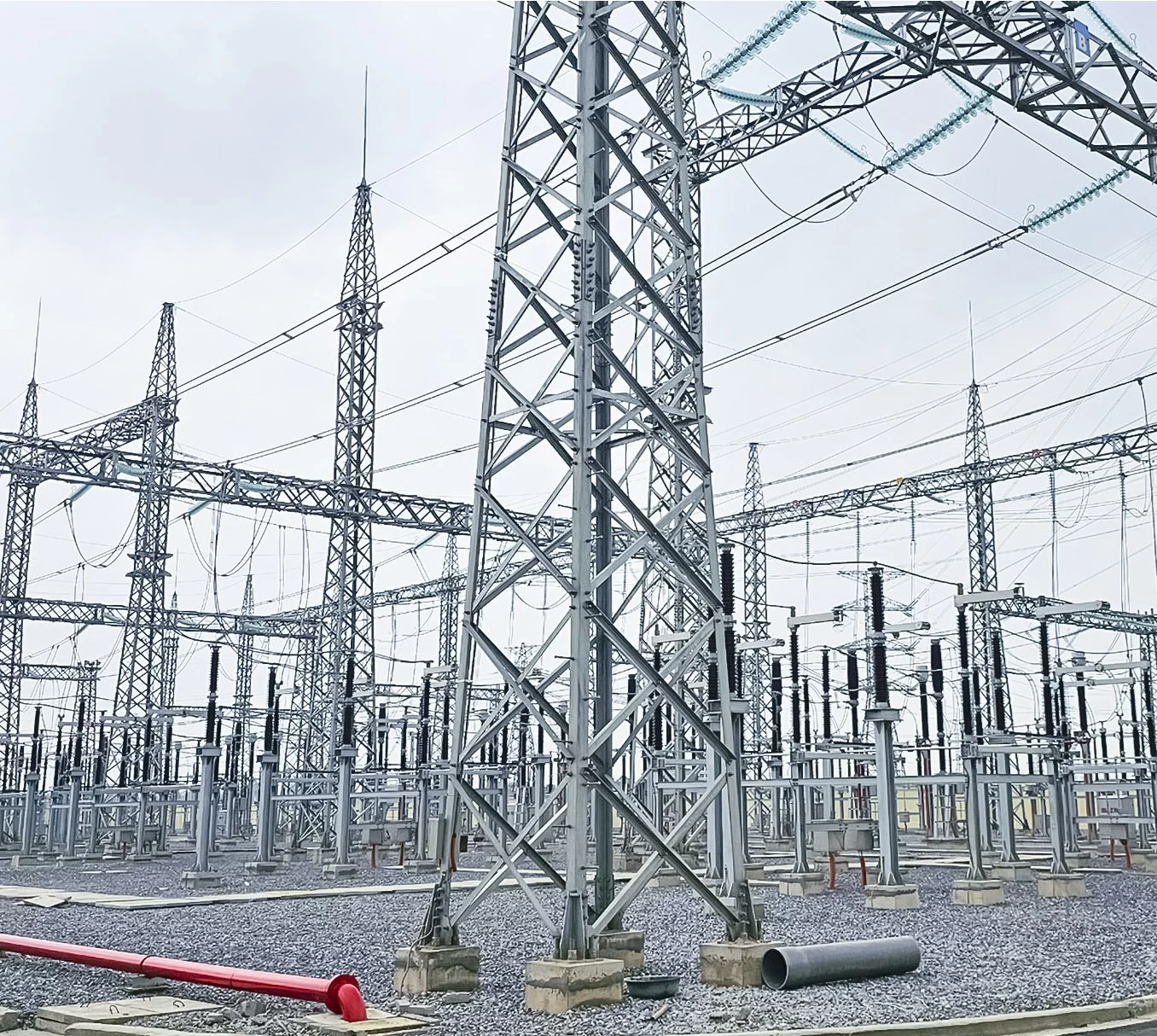

AIS là lựa chọn tối ưu về kinh tế cho các trạm biến áp ngoài trời tại các khu vực có quỹ đất đủ rộng, chiếm tỷ trọng lớn nhất trong hệ thống truyền tải điện Việt Nam hiện nay.
CESI — Đối Tác Tin Cậy Cho Giải Pháp Hệ Thống AIS
CESI cung cấp giải pháp hệ thống AIS toàn diện — từ tư vấn thiết kế sơ đồ nối điện, lựa chọn thiết bị phù hợp tiêu chuẩn IEC và yêu cầu EVN, cung cấp chính hãng từ các thương hiệu hàng đầu ABB, Siemens, GE, đến thi công lắp đặt và nghiệm thu hoàn thiện. Với kinh nghiệm triển khai thực tế tại các trạm biến áp 110–500kV và nhà máy điện trên toàn quốc, CESI cam kết mang đến hệ thống AIS vận hành an toàn, đúng tiêu chuẩn và tối ưu chi phí đầu tư cho mọi chủ đầu tư.
