Tổng quan
Trong hệ thống điện hiện đại, các sự cố như ngắn mạch, quá dòng hay mất ổn định có thể xảy ra trong thời gian rất ngắn nhưng gây hậu quả nghiêm trọng cho lưới điện. Nếu không được phát hiện và xử lý kịp thời, các sự cố này có thể dẫn đến cháy nổ thiết bị, mất điện diện rộng và thiệt hại lớn về kinh tế. Giải pháp Hệ thống điều khiển và bảo vệ của CESI được xây dựng nhằm đảm bảo khả năng giám sát liên tục, phát hiện chính xác và cô lập sự cố trong thời gian cực ngắn, đồng thời tối ưu hóa vận hành cho trạm biến áp và nhà máy điện. CESI cung cấp giải pháp toàn diện từ tư vấn, thiết kế, lựa chọn thiết bị đến tích hợp hệ thống theo tiêu chuẩn IEC, tuân thủ các quy định và đáp ứng yêu cầu vận hành các nhà máy điện, trạm biến áp ở mọi cấp điện áp.

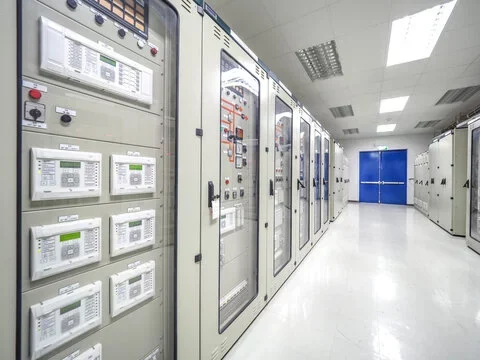

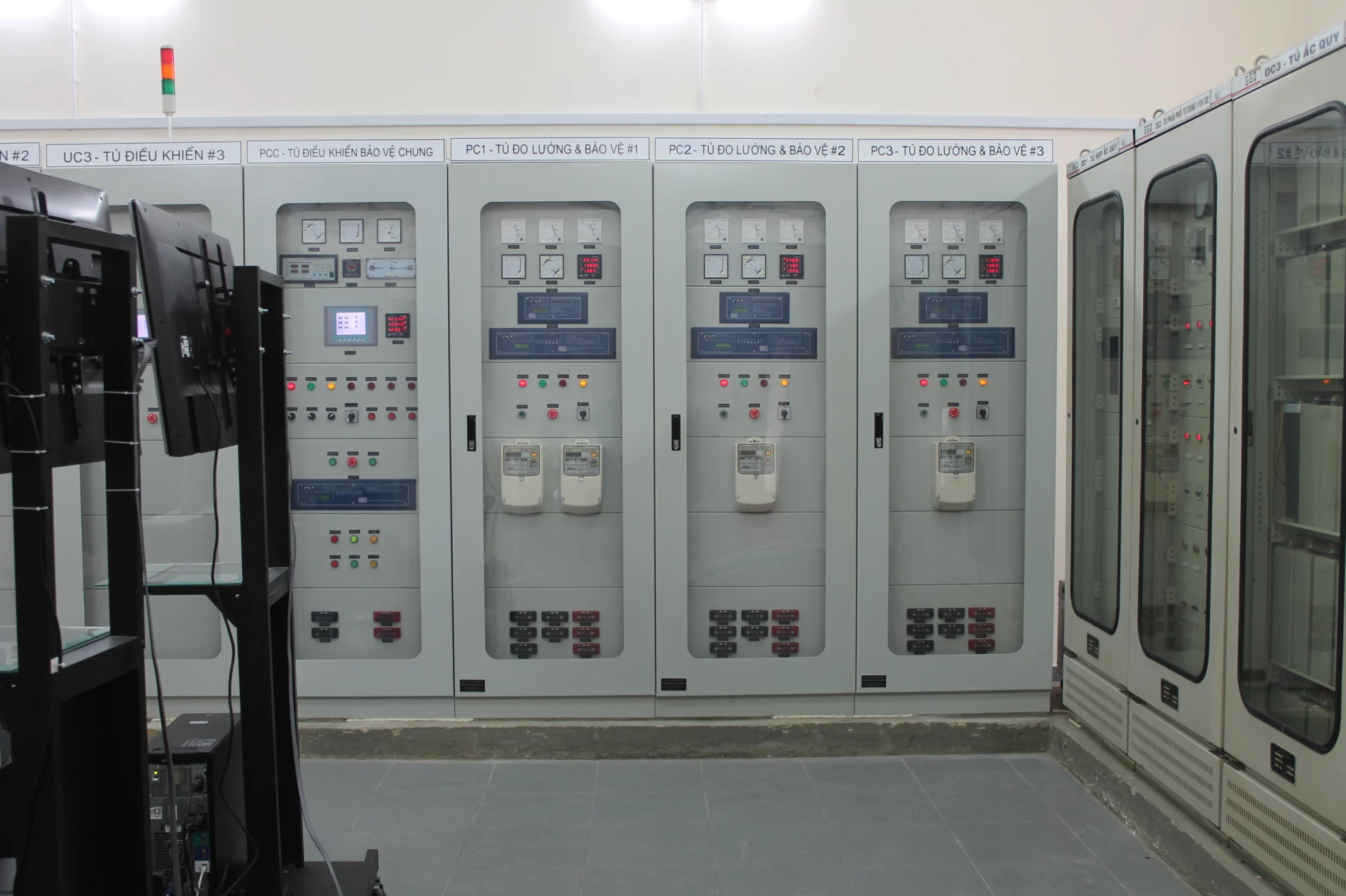

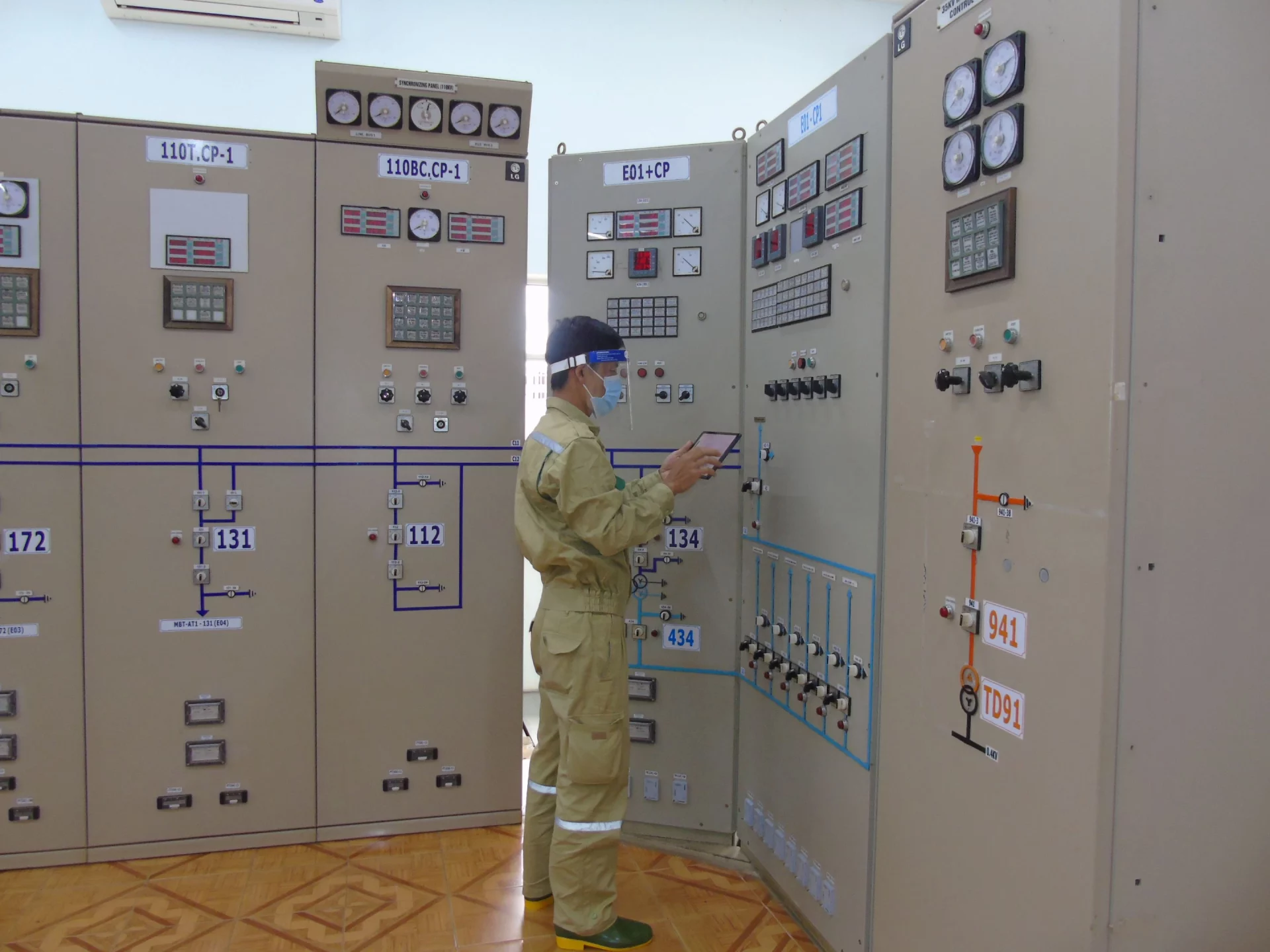

Hệ thống điều khiển và bảo vệ là thành phần không thể thiếu trong bất kỳ trạm biến áp hay nhà máy điện nào. Đây là hệ thống chịu trách nhiệm giám sát trạng thái vận hành, phân tích các thông số điện và đưa ra các phản ứng tức thời khi phát hiện sự cố. Trong thực tế, các sự cố điện thường sinh ra dòng điện rất lớn, gây mất ổn định nhiệt và cơ học cho thiết bị, thậm chí có thể dẫn đến hư hỏng nghiêm trọng nếu không được cách ly kịp thời.
Sự phát triển của các thiết bị điện tử thông minh (IED – Intelligent Electronic Devices) đã nâng hệ thống điều khiển và bảo vệ lên một cấp độ mới. Các thiết bị này không chỉ thực hiện chức năng bảo vệ mà còn tích hợp khả năng thu thập dữ liệu, điều khiển và truyền thông, cho phép vận hành hệ thống điện một cách tự động và chính xác hơn.
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
RƠ LE BẢO VỆ SO LỆCH MÁY PHÁT – F87G
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Máy phát điện là trái tim của các nhà máy điện, vai trò của nó là biến đội năng lượng từ động năng thành điện năng thông qua nguyên lý cảm ứng điện từ trường. Sự cố xảy ra với các máy phát điện sẽ gây gián đoạn nghiêm trọng đến khả năng cấp điện trong hệ thống, mất ổn định tần số, mất điện trên diện rộng thậm chí là rã lưới.
Rơ le bảo vệ so lệch máy phát (F87G) là thiết bị bảo vệ chính cho máy phát, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống
Nguyên lý làm việc

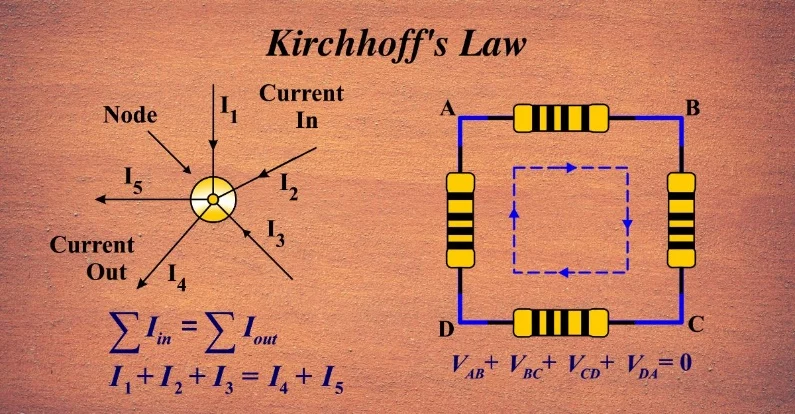

Theo định luật Kirchoff 1, tổng dòng điện vào một nút bằng 0. Như vậy, khi ở trạng thái vận hành bình thường, có thể coi máy phát là một nút trên hệ thống điện và tổng các dòng điện đi vào các phía của một máy phát bằng 0.
Ở các phía của máy phát, chúng ta đặt các biến dòng điện để ghi nhận dòng điện chạy qua và đưa vào rơ le bảo vệ so lệch (F87G). Khi xảy ra sự cố ngắn mạch trong khu vực máy phát, có một dòng điện sự cố chạy giữa các pha hoặc giữa pha với đất mà không hề được ghi nhận bởi các biến dòng điện dẫn đến dòng điện tổng cộng qua rơ le khác 0. Khi đó rơ le phát hiện ra rằng máy biến áp có sự cố và gửi lệnh đi cắt máy cắt để cách ly máy phát ra khỏi lưới điện.
Do nguyên lý hoạt động, có một dòng điện từ trường chạy quẩn trong bên trong lõi thép từ tính của máy biến áp và một phần bị tổn hao bởi điện trở của chính đó. Dòng điện này gây sai lệch rất lớn đến kết quả của phép cộng dòng điện các phía của máy biến áp dẫn đến sự tác động nhầm của rơ le, đặc biệt ở thời điểm đóng điện máy biến áp. Rơ le F87G được cài đặt một giá trị dòng điện để bù sai số do dòng điện từ tính gây ra, nâng cao tính chọn lọc.
Hầu hết các rơ le F87G hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), bảo vệ điện áp (F27/59), bảo vệ quá tải (F49), bảo vệ giữa các vòng dây (F59INT), bảo vệ sóng hài (F64S), chống công suất ngược (F32R), bảo vệ cơ khí (MR), chức năng ghi sự cố (FR), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của máy phát theo thời gian thực.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F87G của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Máy phát có trung tính nối đất/cách đất Cụm Máy phát và máy biến áp Máy phát kết hợp cuộn kích từ và máy biến áp kích từ |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | 87G, 87NTG, 59INT, 49S, 64S, 49, 50/51, 50/51N, 32R, 50BF, MR, FR, BCU, … |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
RƠ LE BẢO VỆ SO LỆCH MÁY BIẾN ÁP – F87T
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Máy biến áp là trái tim của các trạm biến áp, vai trò của nó là nâng/hạ điện áp thông qua nguyên lý cảm ứng điện từ trường. Sự cố xảy ra với các máy biến áp sẽ gây gián đoạn nghiêm trọng đến khả năng cấp điện trong hệ thống, mất khả năng chuyển tải điện từ các nhà máy điện lên hệ thống hoặc mất một lượng nguồn rất lớn câp cho phụ tải của khu vực.
Rơ le bảo vệ so lệch máy biến áp (F87T) là thiết bị bảo vệ chính cho máy biến áp, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống.
Nguyên lý làm việc
Theo định luật Kirchoff 1, tổng dòng điện vào một nút bằng 0. Như vậy, khi ở trạng thái vận hành bình thường, có thể coi mãy biến áp là một nút trên hệ thống điện và tổng các dòng điện đi vào các phía của một máy biến áp bằng 0.
Ở các phía của máy biến áp, chúng ta đặt các biến dòng điện để ghi nhận dòng điện chạy qua và đưa vào rơ le bảo vệ so lệch (F87T). Khi xảy ra sự cố ngắn mạch trong khu vực máy biến áp, có một dòng điện sự cố chạy giữa các pha hoặc giữa pha với đất mà không hề được ghi nhận bởi các biến dòng điện dẫn đến dòng điện tổng cộng qua rơ le khác 0. Khi đó rơ le phát hiện ra rằng máy biến áp có sự cố và gửi lệnh đi cắt máy cắt để cách ly máy máy biến áp ra khỏi lưới điện.
Nguyên lý tương tự cũng được áp dụng cho các bảo vệ máy phát và kháng điện (F87G, F87R).

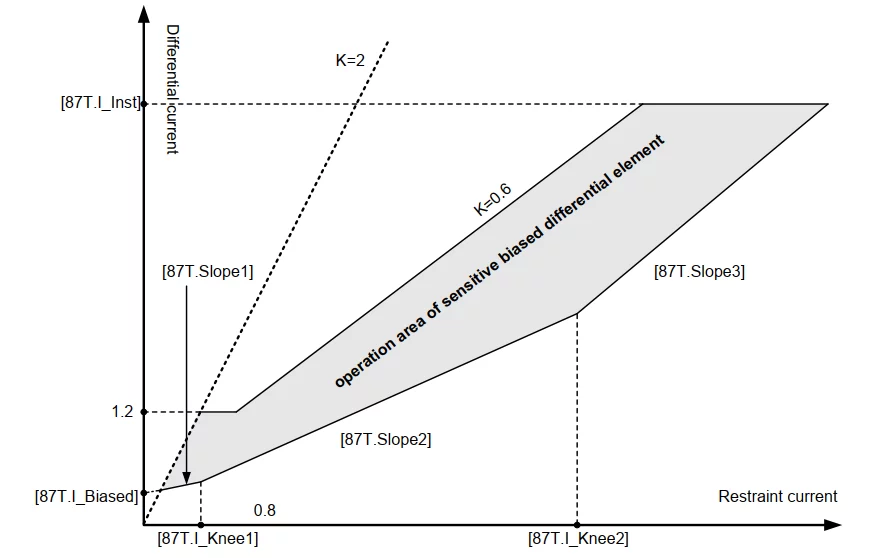

Do nguyên lý hoạt động, có một dòng điện từ trường chạy quẩn trong bên trong lõi thép từ tính của máy biến áp và một phần bị tổn hao bởi điện trở của chính đó. Dòng điện này gây sai lệch rất lớn đến kết quả của phép cộng dòng điện các phía của máy biến áp dẫn đến sự tác động nhầm của rơ le, đặc biệt ở thời điểm đóng điện máy biến áp. Rơ le F87T được cài đặt một giá trị dòng điện để bù sai số do dòng điện từ tính gây ra, nâng cao tính chọn lọc.
Hầu hết các rơ le F87T hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), bảo vệ điện áp (F27/59), bảo vệ quá tải (F49), chức năng ghi sự cố (FR), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của máy biến áp theo thời gian thực.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F87T của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Máy biến áp 2,3,4 cuộn dây Máy biến áp tự ngẫu Cụm Máy phát và máy biến áp Kháng điện |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | 87T, 87N, 67/67N, 50/51, 50/51N, 27/59, 49, BCU, FR, … |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
RƠ LE BẢO VỆ SO LỆCH THANH CÁI – F87B
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Thanh cái là điểm nút quan trọng kết nối các ngăn lộ và định hình sơ đồ nối điện chính trong trạm biến áp. Sự cố xảy ra trên thanh cái có thể gây mất điện hàng loạt các phần tử lưới điện liên quan, gây mất ổn định và thiếu hụt công suất của cả khu vực.
Rơ le bảo vệ so lệch thanh cái (F87B) là thiết bị bảo vệ chính cho máy biến áp, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống.
Nguyên lý làm việc
Theo định luật Kirchoff 1, tổng dòng điện vào một nút bằng 0. Như vậy, khi ở trạng thái vận hành bình thường, có thể coi thanh cái là một nút trên hệ thống điện và tổng các dòng điện đi vào các ngăn lộ trên cùng một thanh cái bằng 0.
Ở các ngăn lộ của một thanh cái, chúng ta đặt các biến dòng điện để ghi nhận dòng điện chạy qua và đưa vào rơ le bảo vệ so lệch (F87B). Khi xảy ra sự cố ngắn mạch trong khu vực thanh cái, có một dòng điện sự cố chạy giữa các pha hoặc giữa pha với đất mà không hề được ghi nhận bởi các biến dòng điện dẫn đến dòng điện tổng cộng qua rơ le khác 0. Khi đó rơ le phát hiện ra rằng thanh cái có sự cố và gửi lệnh đi cắt máy cắt để cách ly thanh cái ra khỏi lưới điện.
Trong một trạm biến áp, mỗi ngăn lộ là một hệ thống các thiết bị đóng cắt phục vụ vận hành cho một đối tượng cụ thể như đường dây, máy biến áp, kháng, tụ, … Mỗi ngăn lộ này đều có các bảo vệ so lệch cho đối tượng của riêng nó. Vùng bảo vệ của các rơ le bảo vệ so lệch được giới hạn bởi vị trí của các biến dòng điện và do đó tồn tại một vùng giữa các biến dòng điện với máy cắt của các ngăn lộ (vùng chết) mà nếu sự cố xảy ra ở vùng này, rơ le F87B sẽ hiểu lầm đó là sự cố thanh cái và gửi lệnh cắt đến toàn bộ các máy căt của tất cả các ngăn lộ. Để giải quyết vấn đề này, các rơ le F87B được tích hợp chức năng bảo vệ vùng chết (Deadzone).
Vì liên quan đến tất cả các ngăn lộ trong trạm, nên các chủ đầu tư thường sử dụng rơ le F87B có tích hợp chức năng chống hư hỏng máy cắt (50BF) cho tất cả các ngăn lộ.
Hầu hết các rơ le F87B hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), bảo vệ điện áp (F27/59), bảo vệ quá tải (F49), chức năng ghi sự cố (FR), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của thanh cái theo thời gian thực.
Rơ le 87B được sản xuất theo hai cấu hình chính. Cấu hình tập trung gồm 1 bộ rơ le F87B bảo vệ cho thanh cái lên đến 30 ngăn lộ. Cấu hình phân tán gồm 1 bộ rơ le F87B khối trung tâm và các khối mức ngăn có thể đáp ứng lên đến 60 ngăn lộ. Việc lựa chọn cấu hình rơ le và nhà sản xuất phù hợp sẽ giúp các chủ đầu tư tối ưu bài toán kinh tế mà vẫn bảo khả năng ổn định, tin cậy của hệ thống bảo vệ.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F87B của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Sơ đồ 1 thanh cái/ 1 thanh cái có phân đoạn Sơ đồ 2 thanh cái/ 2 thanh cái có phân đoạn Sơ đồ 2 thanh cái có thanh cái vòng |
Cấu hình phần cứng | Cấu hình tập trung hoặc phân tán |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | F87B, 87DZ, 50BF, 67/67N, 50/51, 50/51N, 27/59, 81, BCU, FR,… |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
RƠ LE BẢO VỆ SO LỆCH ĐƯỜNG DÂY– F87L
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Các đường dây truyền tải và phân phối có vai trò như thệ thống mạch máu của hệ thống điện, dẫn điện từ các nhà máy đến các trạm biến áp truyền tải, phân phối và các phụ tải. Các đường dây có thể là đường dây trên không hoặc cáp ngầm, chạy trên các địa hình đa dạng. So với các phần từ khác trên hệ thống, đường dây có xác suất xảy ra sự cố lớn.

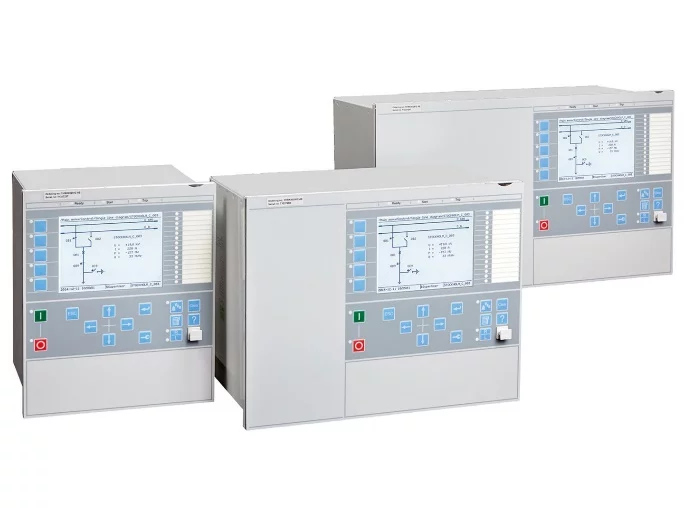

Rơ le bảo vệ so lệch đường dây (F87L) là thiết bị bảo vệ chính cho đường dây, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống.
Giới thiệu
Theo định luật Kirchoff 1, tổng dòng điện vào một nút bằng 0. Như vậy, khi ở trạng thái vận hành bình thường, có thể coi đường dây là một nút trên hệ thống điện và tổng các dòng điện đi vào các đầu của một đường dây bằng 0.
Ở các đầu đường dây, chúng ta đặt các biến dòng điện để ghi nhận dòng điện chạy qua đường dây và đưa vào các rơ le bảo vệ so lệch (F87L). Khi xảy ra sự cố ngắn mạch trên đường dây, có một dòng điện sự cố chạy giữa các pha hoặc giữa pha với đất mà không hề được ghi nhận bởi các biến dòng điện dẫn đến dòng điện tổng cộng qua rơ le khác 0. Khi đó rơ le phát hiện ra rằng đường dây đang có sự cố và gửi lệnh đi cắt máy cắt để cách ly đường dây ra khỏi lưới điện.
Để các rơ le F87L ở các đầu của một đường dây có thể gửi và nhận tín hiệu dòng điện và các tín hiệu logic khác, các rơ le F87L thường được kết nối qua cổng thông tin quang trực tiếp hoặc kết nối qua hệ thống viễn thông bằng thiết bị chuyển đổi quang/điện (O/E).
Hầu hết các rơ le F87L hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ khoảng cách (F21), bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), chống hư hỏng máy cắt (50BF), bảo vệ điện áp (F27/59), chức năng tự đóng lại (F79), chức năng năng chống đóng vào điểm sự cố (SOTF), chức năng ghi sự cố (FR), định vị sự cố (FL), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của đường dây theo thời gian thực.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F87L của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Đường dây có nhiều đầu Bảo vệ cho cụm máy biến áp và đường dây |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | 87L, 21/21N, 67/67N, 50/51, 50/51N, 27/59, 81, 50BF, SOTF, BCU, FR, FL, … |
Kết nối rơ le đầu đối diện (87L Chanel) | Quang trực tiếp đến 120km hoặc thông qua bộ chuyển đổi O/E 2Mbps trên mạng truyền dẫn thông tin |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
RƠ LE BẢO VỆ KHOẢNG CÁCH– F21
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Các đường dây truyền tải và phân phối có vai trò như thệ thống mạch máu của hệ thống điện, dẫn điện từ các nhà máy đến các trạm biến áp truyền tải, phân phối và các phụ tải. Các đường dây có thể là đường dây trên không hoặc cáp ngầm, chạy trên các địa hình đa dạng. So với các phần từ khác trên hệ thống, đường dây có xác suất xảy ra sự cố lớn.
Rơ le bảo vệ khoảng cách (F21) là thiết bị bảo vệ quan trọng cho đường dây, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống.
Nguyên lý làm việc
Mỗi phần tử trên lưới điện đều có thể được đại diện bởi một tổng trở được xác định từ ba thành phần cơ bản (điện trở, diện dung và điện cảm) như sau:
Tổng trở của một đường dây có tiết diện và trở suất xác định sẽ tỉ lệ thuận với chiều dài của đường dây đó:
Khi xảy ra sự cố ngắn mạch, chiều dài của đường dây thay đổi dẫn đến giá trị điện trở của nó cũng thay đổi theo. Rơ le bảo vệ khoảng cách F21 theo dõi liên tục các giá trị điện áp và dòng diện chạy qua đường dây, có thể tính toán và phát hiện những thời điểm tổng trở bị suy giảm đột ngột, từ đó xác định đường dây đang có sự cố và kịp thời có hành động loại trừ.
Trên thực tế, trở suất của đường dây không phải là một hằng số mà có thể thay đổi bởi nhiều yếu tố như địa hình, khoảng cách giữa các dây dẫn và giữa dây dẫn với đất, điêu kiện môi trường. Sự thay đổi này làm ảnh hưởng không nhỏ đến khả năng làm việc chính xác của rơ le bảo vệ khoảng cách F21. Các rơ le bảo vệ F21 hiện nay được tính toán để bù các sai số và kết hợp việc phối hợp tín hiệu giữa các đầu đối diện thông qua thiết bị truyền cắt bảo vệ xa hoặc qua đường cáp quang trực tiếp để hình thành các logic giúp nâng cao độ nhậy và tính chọn lọc của bảo vệ.
Phạm vi bảo vệ của rơ le F21 được chia thành nhiều vùng (gồm các vùng thuận và vùng nghịch) để tăng tính chọn lọc, và dự phòng cho các chức năng bảo vệ khác.
Hầu hết các rơ le F21 hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), chống hư hỏng máy cắt (50BF), bảo vệ điện áp (F27/59), chức năng tự đóng lại (F79), chức năng năng chống đóng vào điểm sự cố (SOTF), chức năng ghi sự cố (FR), định vị sự cố (FL), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của đường dây theo thời gian thực.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F21 của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Đường dây trên không Cáp ngầm |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | 21/21N, 67/67N, 50/51, 50/51N, 27/59, 81, 50BF, SOTF, BCU, FR, FL, … |
Kết nối rơ le đầu đối diện (21 Chanel) | Quang trực tiếp đến 120km hoặc thông qua bộ thiết bị truyền cắt (TP) trên mạng truyền dẫn thông tin |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
RƠ LE BẢO VỆ QUÁ DÒNG– F67/F50/F51
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Đặc điểm điển hình và dễ nhận thấy khi xảy ra hiện tượng ngắn mạch hoặc quá tải tại mọi điểm và trên mọi phần tử trong hệ thống điện là việc dòng điện tăng cao đột biến, làm phóng hồ quang điện gây cháy/nổ và hư hỏng thiết bị.
Rơ le bảo vệ quá dòng (F67/F50/F51) là thiết bị bảo vệ quan trọng cho hầu hết các thiết bị điện, có khả năng kịp thời phát hiện các sự cố, nhanh chóng gửi lệnh cách ly nhằm đảm bảo an toàn cho thiết bị và hệ thống.
Nguyên lý làm việc
Ở dạng cơ bản nhất, rơ le bảo vệ quá dòng được cài đặt một giá trị ngưỡng, khi phát hiện dòng điện vượt ngưỡng cho phép, rơ le sẽ ra lệch cắt các máy cắt liên quan để cách ly điểm sự cố ra khỏi hệ thống với một thời gian trễ được tính toán để hạn chế tác động nhầm. Chức năng này gọi là bảo vệ quá dòng cắt nhanh (F50).
Khi sự cố xảy ra càng gần phần tử được bảo vệ thì dòng điện sự cố ghi nhận được và tính nguy hiểm cho thiết bị càng lớn, do đó rơ le sẽ được cài đặt một đặc tính thời gian trễ phù hợp để khi dòng điện càng lớn, tốc độ ra lệnh của rơ le càng cao, nâng cao hiệu quả bảo vệ. Chức năng này gọi là bảo vệ quá dòng có thời gian xác định (F51).
Lưới điện là một hệ thống có nhiều điểm nút với nhiều nguồn và nhiều tải, khi xảy ra ngắn mạch, dòng điện sự cố sẽ chảy từ nhiều hướng về điểm sự cố. Do đó, rơ le bảo vệ quá dòng được đưa thêm tín hiệu đầu vào điện áp nhằm xác định hướng công suất để đưa ra lệnh cắt cho máy cắt phù hợp nhằm cách ly điểm sự cố ra khỏi hệ thống. Chức năng này gọi là bảo vệ quá dòng có hướng (F67).
Trên thực tế, cả ba chức năng bảo vệ quá dòng trên được kết hợp và cài đặt một cách hợp lý trong rơ le để làm tăng khả năng phát hiện sự cố và tính chọn lọc bảo vệ cho rơ le.
Rơ le bảo vệ quá dòng được đánh giá là loại rơ le có tính chọn lọc cao, ít tác động nhầm nhưng hạn chế so với các rơ le bảo vệ so lệch và khoảng cách ở độ nhậy. Do đó rơ le bảo vệ quá dòng thường được dùng như một thiết bị bảo vệ chính cho các thiết bị ở cấp trung-hạ áp và là thiết bị bảo vệ dự phòng cho các thiết bị trên lưới cao – siêu cao áp.
Hầu hết các rơ le quá dòng hiện nay được các nhà sản xuất tích hợp sẵn nhiều chức năng khác như bảo vệ quá dòng (F67/50/51), bảo vệ tần số (F81), chống hư hỏng máy cắt (50BF), bảo vệ điện áp (F27/59), chức năng tự đóng lại (F79), chức năng năng chống đóng vào điểm sự cố (SOTF), chức năng ghi sự cố (FR), định vị sự cố (FL), điều khiển mức ngăn (BCU), … Rơ le cũng được tích hợp các giao thức truyền thông phổ biến như IEC 61850, IEC 101/103/104, Modbus, DNP3, … giúp mở rộng khả năng phát hiện các dạng sự cố khác nhau và giúp cho các kỹ sư vận hành giám sát đầy đủ các dữ liệu trạng thái của đường dây theo thời gian thực.
Dải sản phẩm Cesi cung cấp
Chúng tôi cam kết cung cấp rơ le F67/50/51 của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu rơ le | Kỹ thuật số |
Cấu hình bảo vệ | Mọi dạng thiết bị trên hệ thống |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | 67/67N, 50/51, 50/51N, 27/59, 81, 50BF, SOTF, BCU, FR, FL, … |
Kết nối rơ le đầu đối diện (67 Chanel) | Quang trực tiếp đến 120km hoặc thông qua bộ thiết bị truyền cắt (TP) trên mạng truyền dẫn thông tin. |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
KHỐI ĐIỀU KHIỂN MỨC NGĂN– BCU
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Trong một hệ thống điêu khiển tập trung, khối điều khiển mức ngăn là thiết bị chính và chủ lực có chức năng thu thập các tín hiệu trạng thái của thiết bị và hệ thống, thiết lập các logic điều khiển và hỗ trợ người vận hành ra lệnh thao tác các thiết bị đóng cắt và các hệ thống khác có liên quan như quạt làm mát, bơm dầu, …
Nguyên lý làm việc
BCU có thể thu thập các tín hiệu ở nhiều dạng khác nhau của các ngăn lộ trong trạm biến áp và sân phân phối gồm:
Tín hiệu đầu vào tương tự (AI): đầu vào dòng điện, điện áp.
Tín hiệu đầu vào số dạng bít (BI): các tín hiệu cảnh báo và giám sát.
Tín hiệu đầu vào số dạng mA, mV: các tín hiệu từ cảm biến và các bộ chuyển đổi nhiệt độ, nấc phân áp, …
TÍn hiệu đầu vào thông qua các kết nối truyền thông: Modbus, IEC103, …
Tín hiệu đầu vào mức thiết bị (process bus): IEC 61850-9-2.
Khả năng Xử lý của BCU:
Tính toán các giá trị công suất tác dụng (P) và công suất phản kháng (Q), hệ số công suất, ….
Có các khối logic tiêu chuẩn và cho phép người dùng tự xây dựng các logic điều khiển các thiết bị đóng cắt và lựa chọn, ví dụ: logic điều khiển máy cắt, dao cách ly, OLTC, …
Khả năng liên kết, chia sẻ dữ liệu giữa các thiết bị BCU với nhau (GOOSE), …
Phân tích, lập biểu đồ công suất, tạo các bản ghi, lập báo cáo …

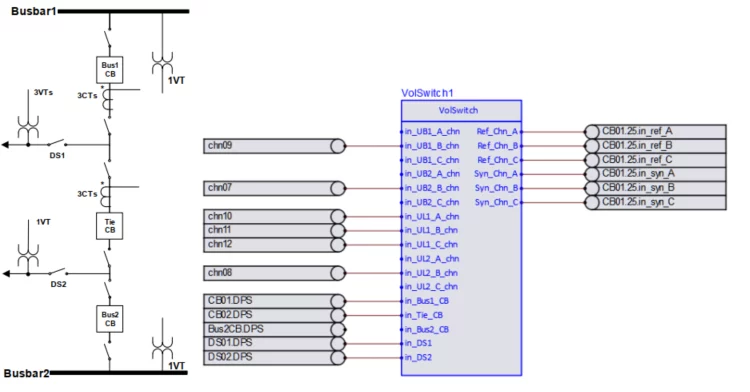

Ví dụ điển hình một logic lựa chọn điện áp:
Theo định hướng phát triển chung cho các hệ thống điều khiển hiện nay, các BCU được tích hợp thức truyền thông IEC 61850 và các giao thức khác như Modubs, IEC104, …. nhằm cho phép người vận hành có thể giám sát toàn bộ trạng thái vận hành của thiết bị và hệ thống theo thời gian thực cũng như có thể ra lệnh điều khiểu trên máy tính đặt tại các trung tâm điều khiển mà không cần có mặt tại trạm biến áp, nhà máy điện.

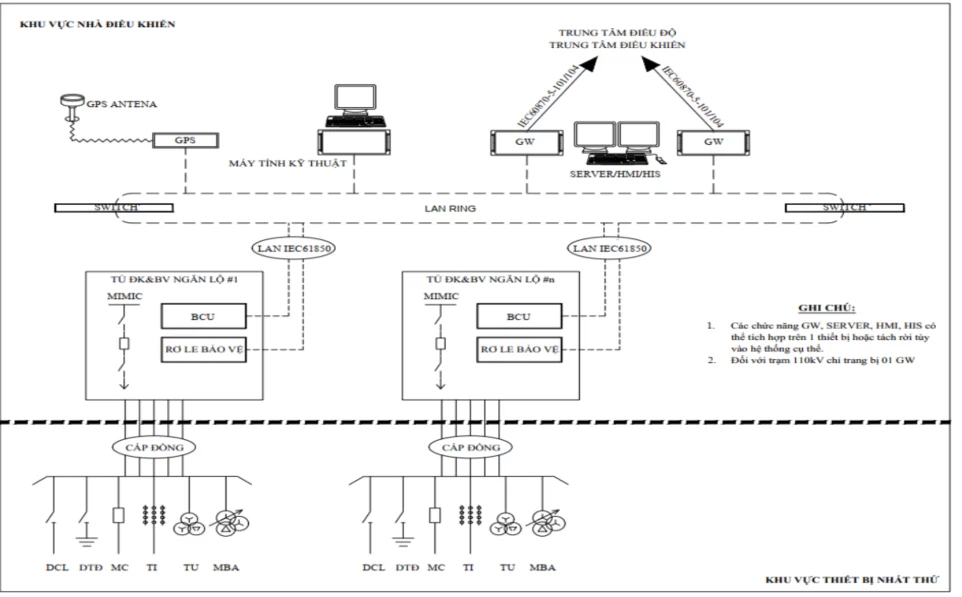

Dưới đây là sơ đồ hệ thống điều khiển điển hình của EVN, với BCU là thiết bị trung tâm:
Dải sản phầm Cesi cung cấp
Chúng tôi cam kết cung cấp BCU của các hãng nổi tiếng như: ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu thiết bị | Kỹ thuật số |
Cấu hình điều khiển | Mọi dạng sơ đồ nối điện |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | BCU, F25, … Option: tích hợp các chức năng bảo vệ. |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
THIẾT BỊ TỰ ĐỘNG ĐIỀU CHỈNH ĐIỆN ÁP – F90
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Hệ thống điện yêu cầu duy trì điện áp ổn định trên toàn hệ thống. Việc này cần kết hợp ở nhiều cấp độ, trong đó, tại các máy biến áp truyền tải và phân phối thường được trang bị bộ điều áp dưới tải (OLTC) để thay đổi số cuộn dây phía sơ cấp của máy biến áp từ đó thay đổi điện áp đầu ra phía thứ cấp.
Nguyên lý làm việc

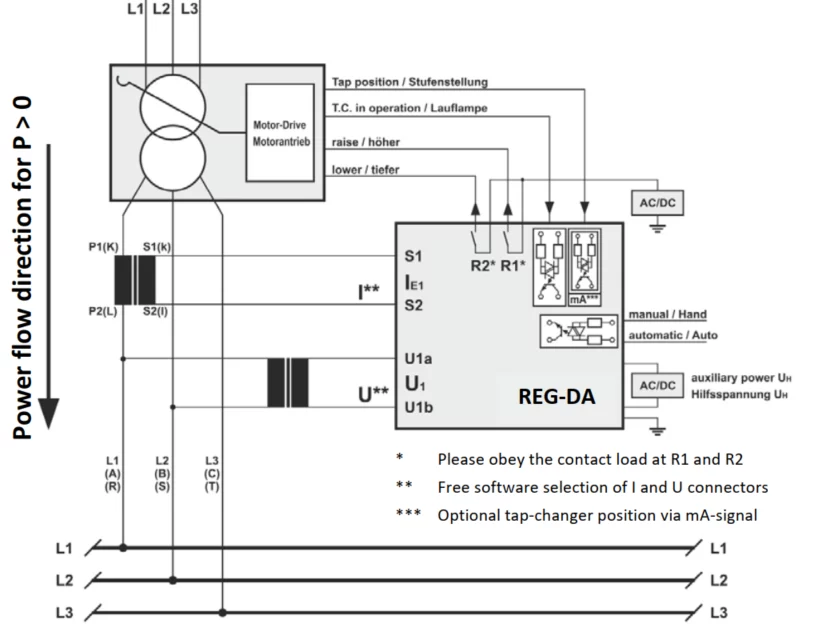

Thiết bị điều chỉnh điện áp (F90) theo dõi điện áp các phía của máy biến áp và ra lệnh một cách tự động cho OLTC theo từng nấc cho đến khi điện áp đạt được giá trị yêu cầu đã được cài đặt.
Các thiết bị điều áp F90 hiện nay thường được các nhà sản xuất tích hợp khả năng làm việc song song để đồng thời ra lệnh điều nấc phân áp cho các máy biến áp làm việc song song. Thiết bị F90 cũng dược trang bị tính năng giám sát chặt chẽ các thông số vận hành của máy biến áp để kịp thời đưa ra cảnh báo cho người sử dụng khi có bất thường. Các giao thức truyền thông cũng được tích hợp trong thiết bị giúp dễ dàng kết nối đến hệ thống điều khiển tập trung đặt tại các trạm biến áp và trung tâm điều khiển xa như Modbus, IEC 61850, IEC 104, …
Dải sản phẩm Cesi cung cấp

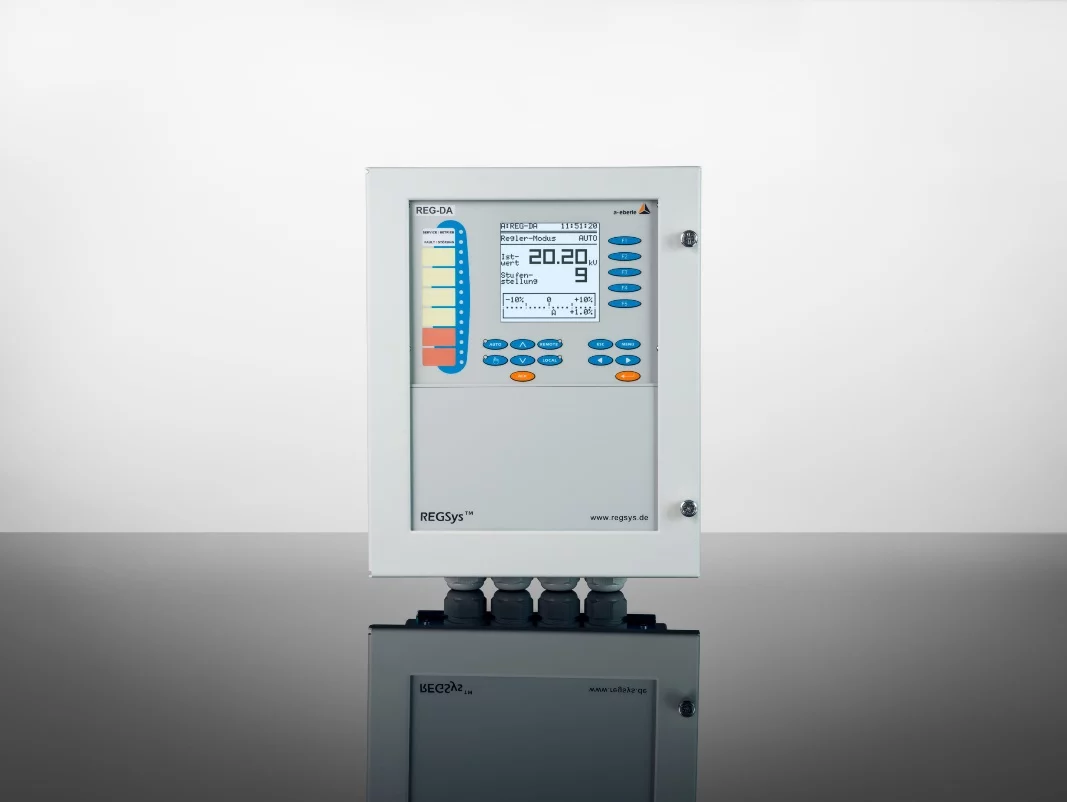

Chúng tôi cam kết cung cấp F90 của các hãng nổi tiếng như: A-eberle, ZIV, Protecta, ABB, Siemens, GE, Toshiba, Shcheider, NR electric, … với giá cả hợp lý và chất lượng hàng đầu đến quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu thiết bị | Kỹ thuật số |
Cấu hình điều khiển | Máy biến áp có OLTC |
Tiêu chuẩn áp dụng | IEC 60025 |
Nguồn nuôi (Uaux) | 80~250 Vdc/ac |
Kiểu lắp đặt | Flush/Rack/Wall mounting |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Số lượng đầu vào tương tự | Theo quy định |
Số lượng đầu vào số | Theo quy định |
Số lượng tiếp điểm đầu ra | Theo quy định |
Các chức năng tích hợp | F90, Tranformer monitoring, … Option: tích hợp các chức năng bảo vệ. |
Kết nối truyền thông | IEC 61850, IEC 101/103/104, Modbus, DNP3, … |
TỦ ĐIỀU KHIỂN BẢO VỆ VÀ CÁC PHỤ KIỆN
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Để có không gian lắp đặt và quản lý một cách hiệu quả các thiết bị rơ le bảo vệ và khối điều khiển mức ngăn, cần dùng đến các tủ bảng điện và các phụ kiện hoàn thiện mạch điện kèm theo nó..
Nguyên lý làm việc
Một tủ điều khiển bảo vệ cần đảm bảo tối thiểu các yếu tố gồm:
Vật liệu chắc chắn, ổn định, chống han gỉ, phù hợp với môi trường từ tính cao.
Cấp bảo vệ phù hợp với vị trí lắp đặt theo IEC60529.
Linh hoạt cho việc thay thế và sửa chữa các thiết bị, linh kiện bên trong.
Đối lưu không khí tốt, thoát ẩm, đảm bảo ánh sáng cho người vận hành kiểm tra và xử lý.
Ví dụ về mạch điều khiển dao cách ly trong tủ điều khiển bản vệ:

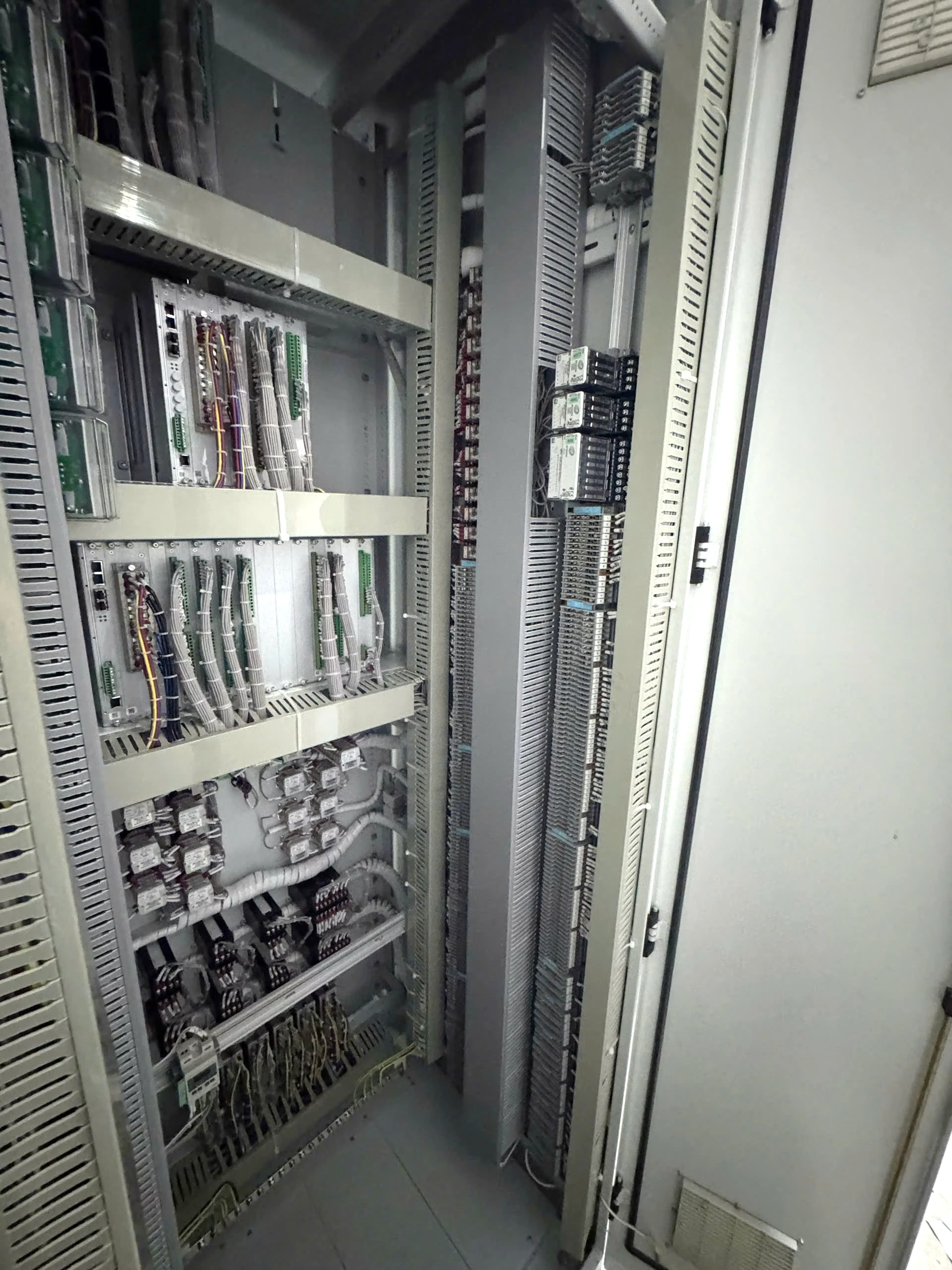

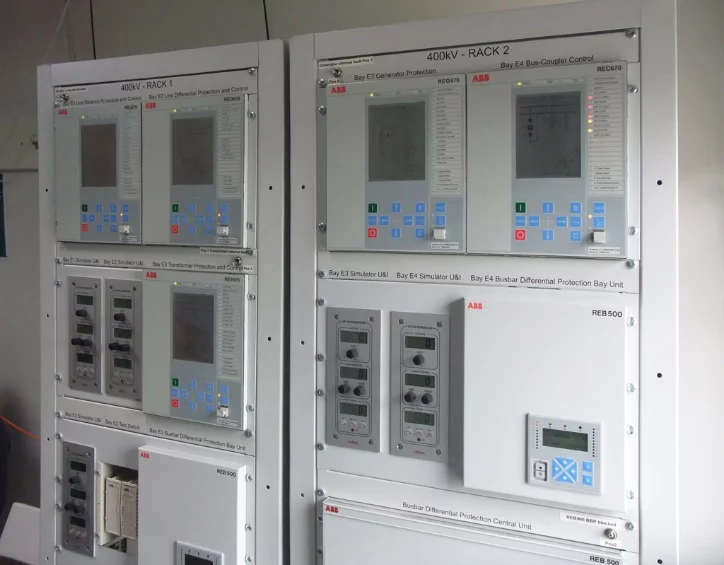

Bên trong tủ điều khiển bảo vệ:

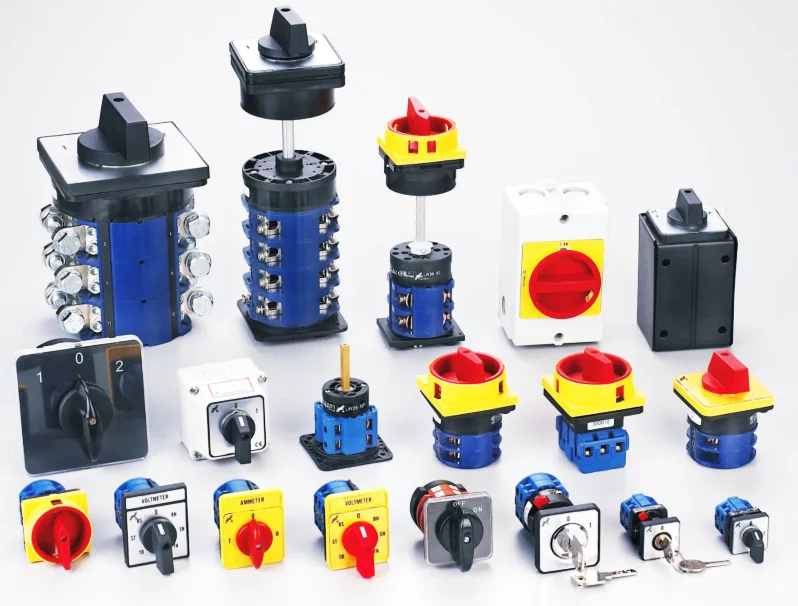

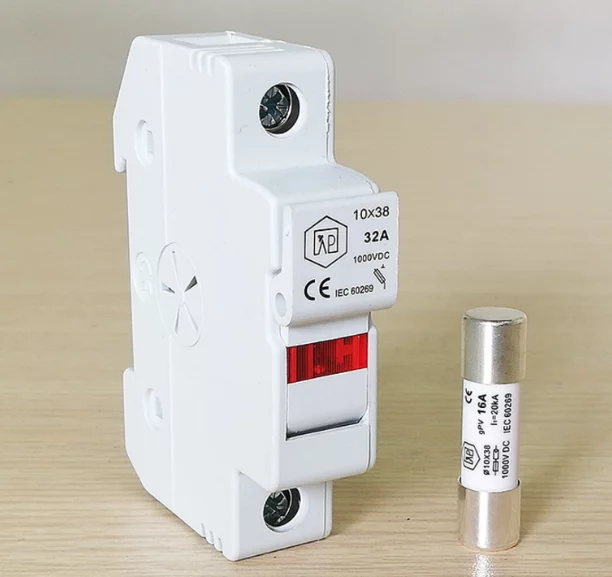

Để hoàn thiện các mạch điều khiển, bảo vệ trong tủ, không thể thiếu các phụ kiện khác như khối thử nghiệm (testblock), rơ le trung gian, áp tô mát, hàng kẹp, cầu chì, nút bấm và khoá, …

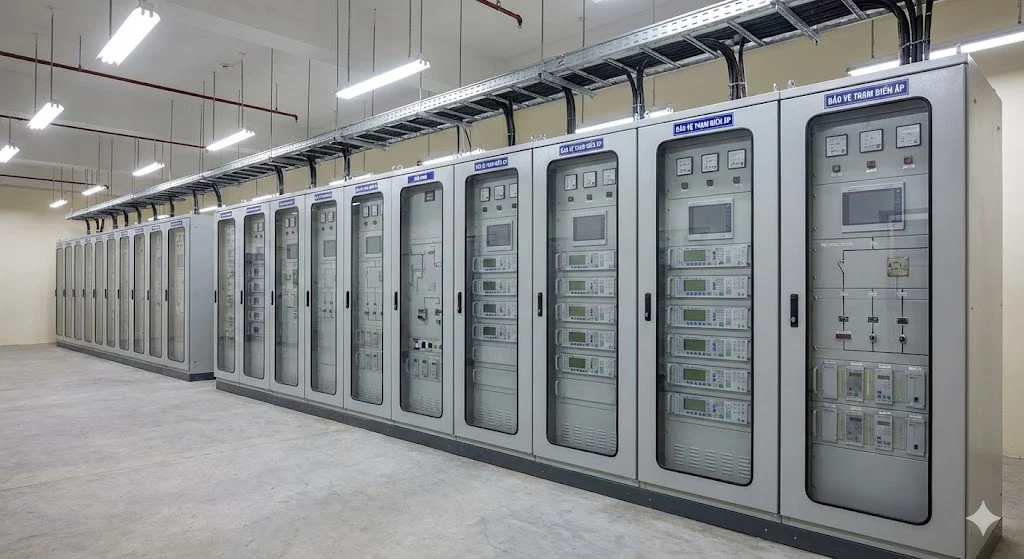

Dải sản phẩm Cesi cung cấp
Chúng tôi là đơn vị uy tín và có đủ năng lực trong tất cả các khâu thiết kế, lựa chọn thiết bị, linh kiện và sản xuất hoàn chỉnh các tủ điều khiển có chất lượng tốt nhất và giá cả hợp lý để cung cấp cho quý khách hàng.
Bảng thông số kỹ thuật chính
Kiểu thiết kế | Tủ tự đứng, tủ treo |
Nơi lắp đặt | Trong nhà, ngoài trời |
Vật liệu | INOX304, thép sơn tĩnh điện hoặc theo yêu cầu |
Cấp bảo vệ theo IEC60529 | Trong nhà IP41 Ngoài trời IP55 hoặc theo yêu cầu |
Kích thước | Theo yêu cầu |
Cấp cách điện | 2kV/min |
Môi trường vận hành | Trạm điện có nhiễu điện từ cao |
Kiểu khí hậu | Nhiệt đới nóng ẩm, độ cao đến 1000m |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
