Tổng quan
Chất lượng điện năng là mức độ phù hợp của các thông số điện (điện áp, tần số, dạng sóng…) so với tiêu chuẩn quy định để đảm bảo thiết bị điện hoạt động an toàn, ổn định và hiệu quả. Một hệ thống điện được coi là có chất lượng tốt khi điện áp duy trì trong giới hạn cho phép, tần số ổn địnhvà dạng sóng gần với hình sin lý tưởng.
Các vấn đề làm suy giảm chất lượng điện năng bao gồm sụt áp, quá áp, dao động điện áp, mất cân bằng pha, sóng hài và nhiễu điện. Những hiện tượng này có thể gây hư hỏng thiết bị, giảm tuổi thọ, tăng tổn thất điện năng và ảnh hưởng đến quá trình sản xuất.
Cesi cung cấp giải pháp tổng thể từ tư vấn, thiết kế lựa chọn thiết bị tụ, kháng, đến cung cấp, lắp đặt hoàn chỉnh đưa vào vận hành với chât lượng tốt nhất và giá thành hợp lý đến khách hàng
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

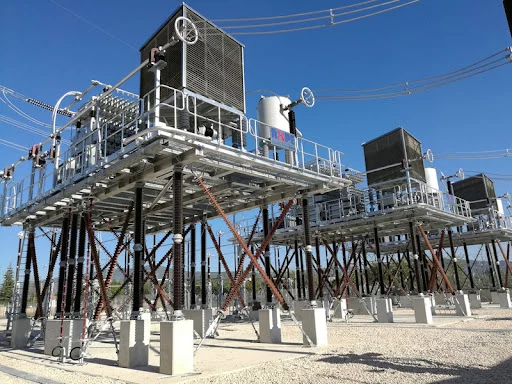

TỤ BÙ DỌC – FSC/TCSC
Giá bán: Liên hệ
Vai trò đối với hệ thống điện
Giá trị điện kháng của một phần tử trên lưới điện bao là tổng của hai thành phần ngược chiều nhau: điện cảm và điện dung. Do địa hình và chiều dài, các đường dây truyền tải điện ở một số điều kiện có thể có thành phần điện cảm quá lớn dẫn đến hiện tượng sụt áp tại các đầu trạm. Do đó cần cung cấp một giá trị điện dung phù hợp để triệt tiêu bớt phần điện cảm nêu trên, đó là khi chúng ta cần đến hệ thống tụ bù dọc.
Nguyên lý làm việc

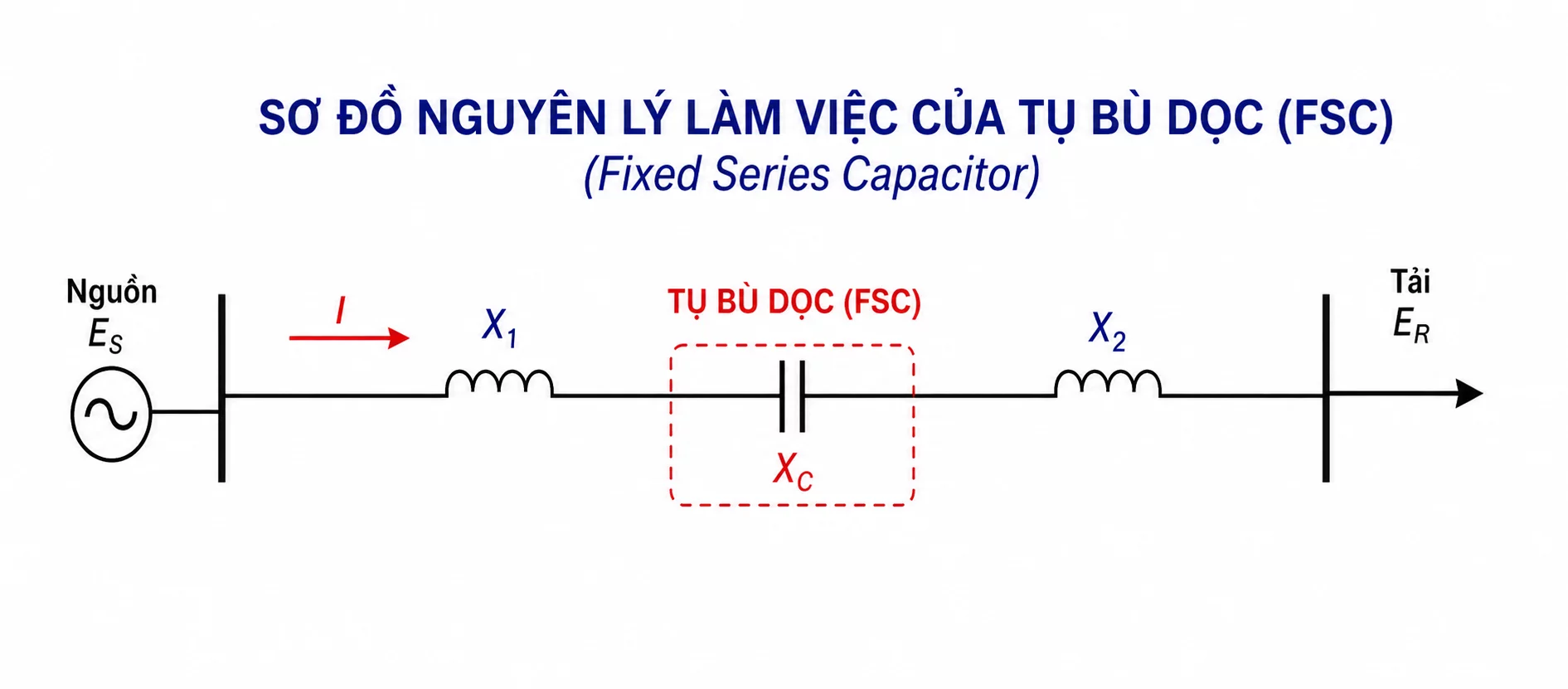

Tụ bù dọc (Fixed Series Capacitor – FSC) được lắp đặt nối tiếp trên đường dây bổ sung thành phần điện dung đồng thời triệt tiêu và làm giảm giá trị điện kháng của đường dây, đưa giá trị điện áp về ngưỡng ổn định.
Đối với hệ thống đòi hỏi độ ổn định cao hoặc thành phần điện cảm biến đổi nhiều, có thể xem xét sử dụng Tụ bù dọc có điều chỉnh (Thyristor Controlled Series Capacitor – TCSC). TCSC được trang bị bổ sung một mạch kháng đi kèm với các Thyristor nhằm điều chỉnh giá trị điện dung của giàn tụ phù hợp ở từng thời điểm.
Một hệ thống FSC/TCSC tiêu chuẩn luôn đi kèm hệ thống điều khiển – bảo vệ và giám sát để đảm bảo hệ thống được vận hành một cách chính xác, an toàn. Hệ thống FSC/TCSC cũng được tích hợp các giao thức phổ biến như IEC61850, Modbus, IEC104, … giúp cho việc giám sát, điều khiển từ xa một cách dễ dàng.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp hệ thống tụ bù dọc FSC, TCSC ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, GE, Siemens, RXPE, …
Bảng thông số kỹ thuật chính
|
Bù có điều chỉnh: TCSC |
Tiêu chuẩn áp dụng | IEC 60143, IEC 61954 |
Điện áp định mức | 0,4 kV ~ 550 kV |
Dung lượng bù | Theo yêu cầu |
Dải điều chỉnh | Theo yêu cầu |
Các thiết bị phụ trợ | CB, SA, Spark, … |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
TỤ BÙ NGANG – C/SVC/STATCOM
Giá bán: Liên hệ
Vai trò đối với hệ thống điện
Công suất của hệ thống điện được chia thành hai thành phần gồm Công suất hữu công (P) và Công suất vô công (Q). Trong đó P là thành phần cốt lõi tạo ra năng lượng còn Q có vai trò tạo ra môi trường điện từ cho các thiết bị hoạt động bằng nguyên lý cảm ứng điện từ trên hệ thống như máy biến áp và động cơ, …
Việc truyền tải cả hai thành phần P và Q từ nhà máy phát điện đến tải tiêu thụ làm gánh nặng cho hệ thống và phát sinh tổn hao nhiệt không đáng có. Trong khi P bắt buộc phải biến đổi từ các dạng năng lượng khác tại các nhà máy điện thì Q hoàn toàn có thể được sản xuất tại các hệ thống Tụ bù ngang có dung lượng phù hợp đặt gần các trung tâm phụ tải.
Tụ bù ngang có vai trò quan trọng giúp tăng khả năng truyền tải điện năng cho hệ thống, giảm tổn thất đặc biệt vào các khung giờ cao điểm.
Nguyên lý làm việc

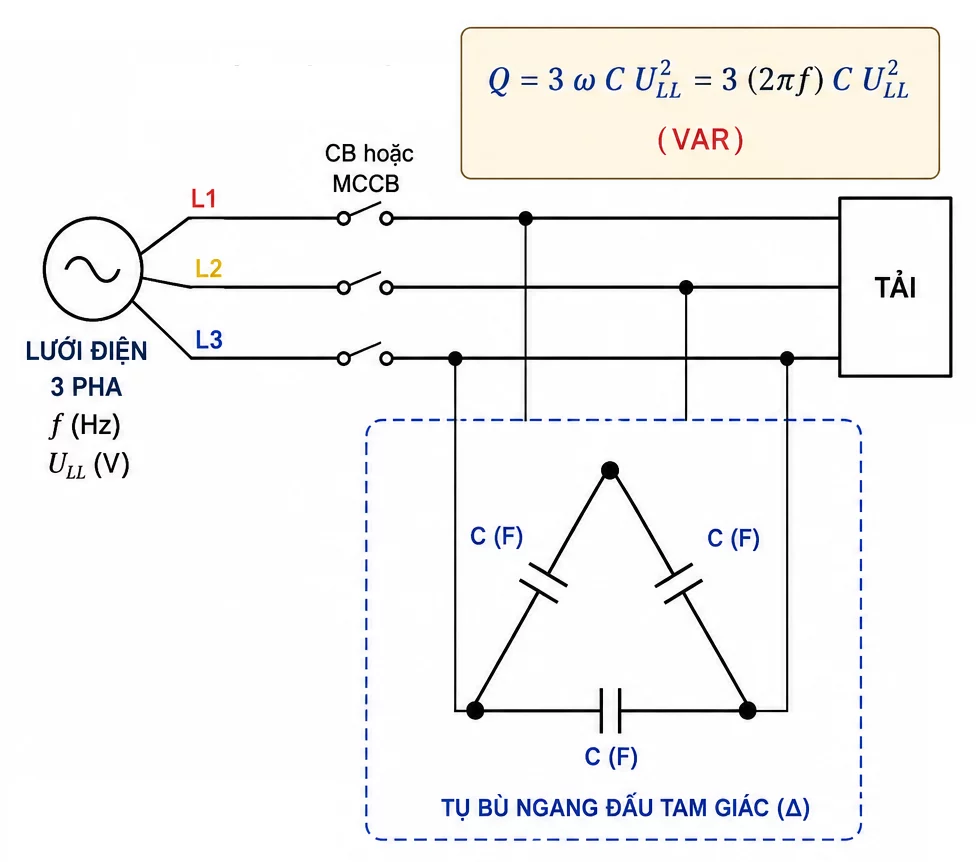

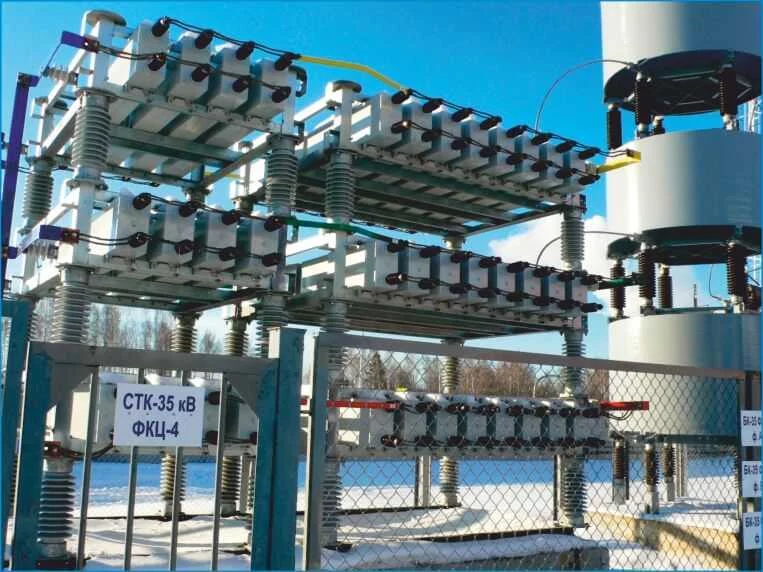

Trên cơ sở tính toán, Tụ bù ngang (Shunt Capacitor – C) được lắp đặt song song với lưới điện để tạo ra lượng công suất phản kháng cần thiết bổ sung cho hệ thống.
Việc lắp đặt một hệ thống tụ bù ngang có giá trị cố định là giải pháp khá phổ biến và kinh tế. Trong một số trường hợp, phụ tải có sự biến đổi rất lớn trong ngày do đó dung lượng công suất phản kháng cần bù ở mỗi thời điểm khác nhau, mặt khác việc đóng/ngắt một lượng lớn công suất phản kháng có thể gây quá điện áp đe dọa đến sự an toàn và tuổi thọ của các thiết bị trên lưới đặc biệt là máy cắt. Việc bù thừa công suất phản kháng cũng có thể dẫn đến giá trị điện áp trên lưới vượt mức an toàn.

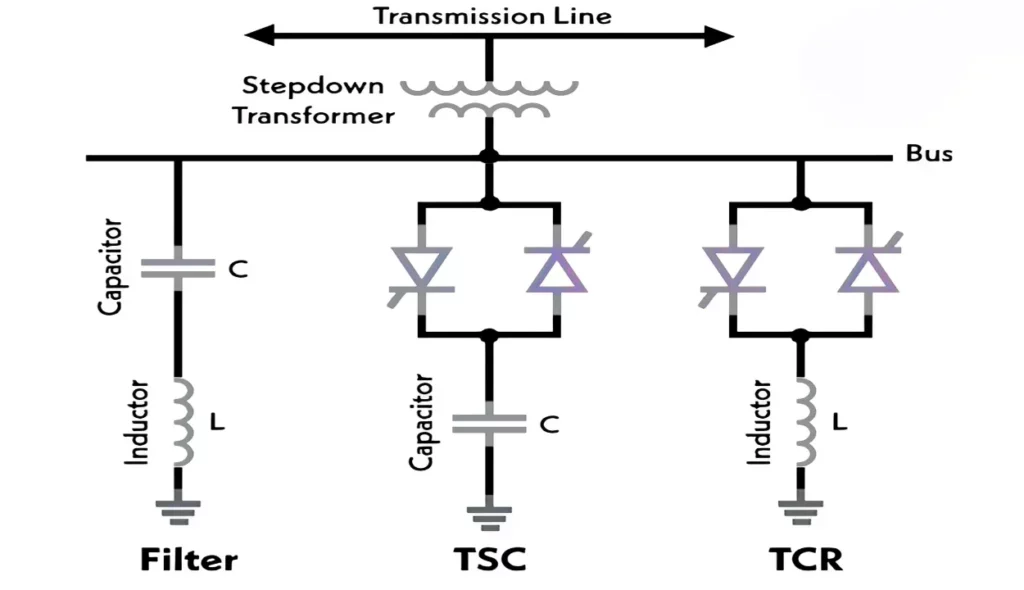

Hệ thống bù linh hoạt Static Var (SVC/STATCOM) đã ra đời cho phép tự động theo dõi và bù lượng công suất phản kháng phù hợp theo thực tế của lưới điện. Khả năng này có được dựa trên hệ thống điều khiển dàn Thyristor/IGBT thay đổi góc mở mạch LC để điều chỉnh giá trị điện dung của hệ thống tụ.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp hệ thống tụ bù ngang Shunt Capacitor, SVC, STATCOM ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, GE, Siemens, RXPE, …
Bảng thông số kỹ thuật chính
Cấu hình | Bù cố định: Shunt Capacitor Bù có điều chỉnh: SVC, STATCOM |
Tiêu chuẩn áp dụng | IEC 60143, IEC 61954 |
Điện áp định mức | 0,4 kV ~ 550 kV |
Dung lượng bù | Theo yêu cầu |
Dải điều chỉnh | Theo yêu cầu |
Các thiết bị phụ trợ | Thiết bị lựa chọn thời điểm đóng cắt Hệ thống điều khiển, bảo vệ đi kèm |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

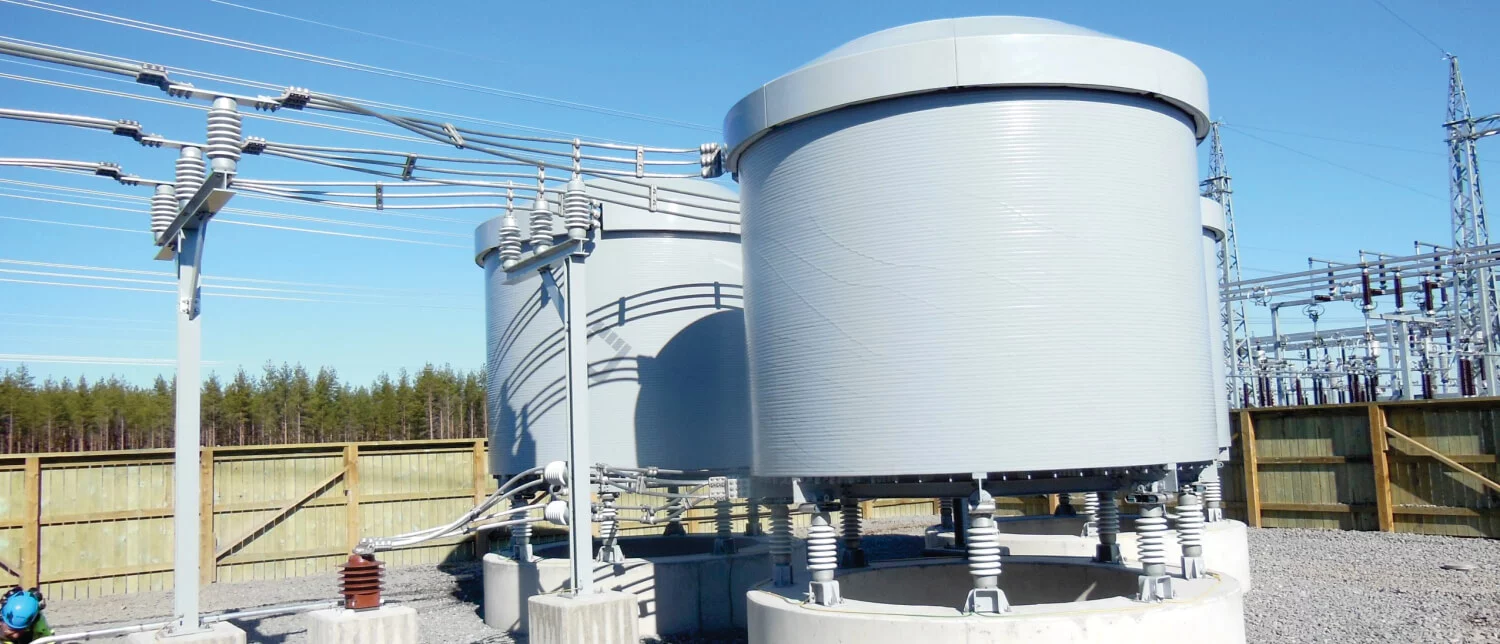

KHÁNG TRUNG TÍNH
Giá bán: Liên hệ
Vai trò trong hệ thống điện

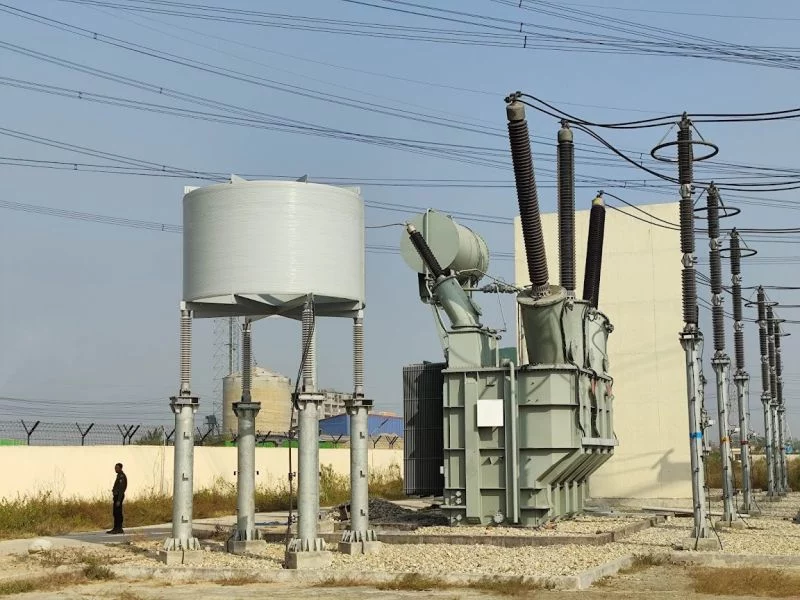

Đối với các hệ thống lưới điện nối đất, khi xảy ra sự cố ngắn mạch chạm đất sẽ sinh ra một dòng điện sự cố rất lớn chạy qua trung tính của các thiết bị có trung tính nối đất như máy phát, máy biến áp, kháng điện bù ngang, … gây mất an toàn cho thiết bị và hệ thống.
Kháng trung tính là một giải pháp hợp lý để giải quyết vấn đề này. Kháng trung tính được lựa chọn với hằng số điện cảm L phù hợp tại mỗi vị trí lắp đặt và thông số lưới. Ở chế độ vận hành bình thường, dòng qua kháng trung tính xấp xỉ bằng 0 nhưng nếu xảy ra sự cố, do hiện tượng tự cảm, kháng trung tính sẽ tạo ra một từ trường ngược chiều và triệt tiêu phần lớn sức mạch của dòng sự cố, giúp bảo vệ an toàn cho thiết bị chính và hệ thống.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp kháng trung tính ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Trench, TMC, CG Power, …
Bảng thông số kỹ thuật chính
Thông số | Giá trị |
|---|---|
Kiểu máy | 1 pha, khô hoặc ngâm dầu |
Tiêu chuẩn | IEC 60076 |
Điện áp định mức | 123kV, 245kV, 550kV |
Tần số | 50Hz |
Giá trị cảm kháng | Theo tính toán (mili Henry) |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!
KHÁNG HẠN DÒNG
Giá bán: Liên hệ
Vai trò trong hệ thống điện
Cùng với sự mở rộng không ngừng của hệ thống điện, dòng điện sự cố cũng ngày càng lớn. Ở một số vị trí then chốt trên hệ thống, chủ yếu tai các ngăn máy cắt nối giữa các thanh cái, là nơi tập hợp của rất nhiều nguồn và tải, khi xảy ra sự cố ngắn mạch thì các điểm này cũng có dòng điện chạy qua rất lớn, gây nguy hiểm đến thiết bị và hệ thống cả ở khía cạnh ổn định nhiệt lẫn ổn định động.
Hoạt động dựa trên hiện tượng tự cảm, kháng hạn dòng sinh ra từ trường ngược triều làm suy yếu các dòng ngắn mạch chạy qua nó. Kháng hạn dòng thường được cấp mỗi bộ gồm ba thiết bị cho ba pha, nối tiếp với các thiết bị và hệ thống cần được nó bảo vệ.
Dải sản phẩm Cesi cung cấp
Cesi cung cấp kháng hạng dòng ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Trench, TMC, CG Power, …
Bảng thông số kỹ thuật chính
hông số | Giá trị |
|---|---|
Kiểu máy | 1 pha, khô hoặc ngâm dầu |
Tiêu chuẩn | IEC 60076 |
Điện áp định mức | 123kV, 245kV, 550kV |
Tần số | 50Hz |
Tổng trở / Cảm kháng | Theo tính toán |
Liên hệ ngay với chúng tôi để có giải pháp tốt nhất!

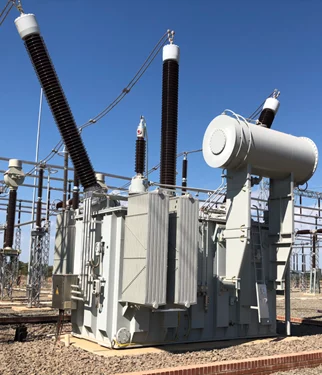

KHÁNG BÙ NGANG
Giá bán: Liên hệ
Vai trò trong hệ thống điện

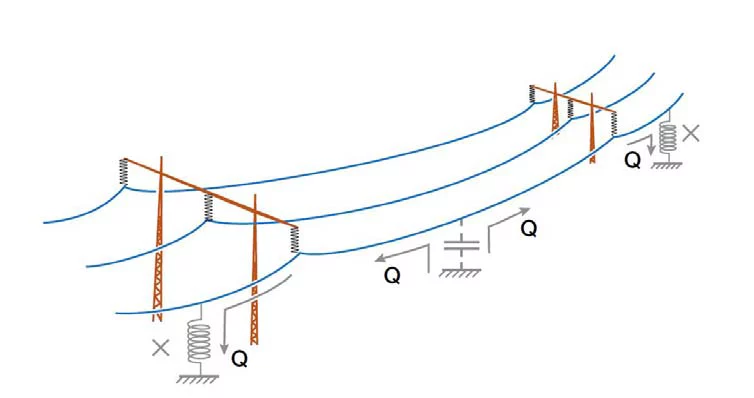

Đối với các hệ thống điện chạy dọc theo chiều dài lãnh thổ như Việt Nam hoặc một số nước có diện tích lớn, đường dây dài như một tụ điện tự nhiên sinh ra lượng công suất phản kháng rất lớn có thể gây ra quá điện áp tại các điểm đầu và cuối của các đường dây truyền tải. Cấp điện áp càng lớn thì hiện tượng này càng xảy ra càng rõ hơn. Lượng công suất phản kháng dư trên đường dây truyền tải 500kV có thể lên đến hàng chục thậm chí hàng trăm Mvar, hệ quả là điện áp dâng cao vượt ngưỡng chịu đựng của các thiết bị trên lưới, gây nguy cơ phóng điện và hư hỏng diện rộng.
Kháng bù ngang được thiết kế lắp đặt song song với hệ thống điện nhằm tiêu thụ lượng công suất phản kháng dư thừa do đường dây dài gây ra, giúp đưa điện áp của hệ thống về ngưỡng an toàn cho vận hành.
Dải sản phầm Cesi cung cấp
Cesi cung cấp kháng bù ngang ở mọi cấp điện áp và dung lượng theo yêu cầu của khách hàng. Sản phẩm được sản xuất bởi các thương hiệu lớn như: ABB, Siemens, Toshiba, EEMC, TBEA, …
Bảng thông số kỹ thuật chính
Thông số | Giá trị |
|---|---|
Kiểu máy | 1 pha/ 3 pha, ngâm dầu |
Tiêu chuẩn | IEC 60076 |
Điện áp định mức | 245kV, 550kV |
Dung lượng | 50 MVAr ~ 200 MVAr |
Kiểu làm mát | ONAN, OFAF, ONAF |
Cuộn dây | Đồng |
